| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Rvyuan |
| Orzecznictwo: | ISO9001/ISO14001/UL/SGS |
| Numer modelu: | AWG52 |
| Minimalne zamówienie: | Różne typy z różnym MOQ |
| Cena: | negotiable |
| Szczegóły pakowania: | Szpula z kartonem |
| Czas dostawy: | 2-15 dni roboczych! |
| Zasady płatności: | T/T, L/C, negocjacje, |
| Możliwość Supply: | Spełnij swoje żądanie |
| Kolor: | Natura/zielony/niebieski/czerwony | Orzecznictwo: | IEC/NEMA/JIS/RoHS/ISO |
|---|---|---|---|
| Uszczelka: | Plastikowa szpula | Rozmiar: | 0,02 mm |
| Klasa termiczna: | 155/180 | Metoda klejenia: | gorący wiatr/rozpuszczalnik |
| Konduktor: | Miedź o wysokiej czystości | ||
| Podkreślić: | miękki drut miedziany,emaliowany drut miedziany z magnesem; |
||

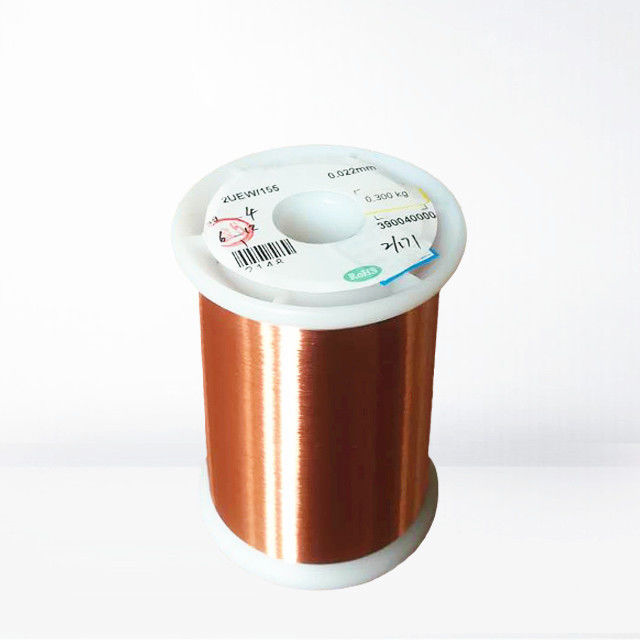

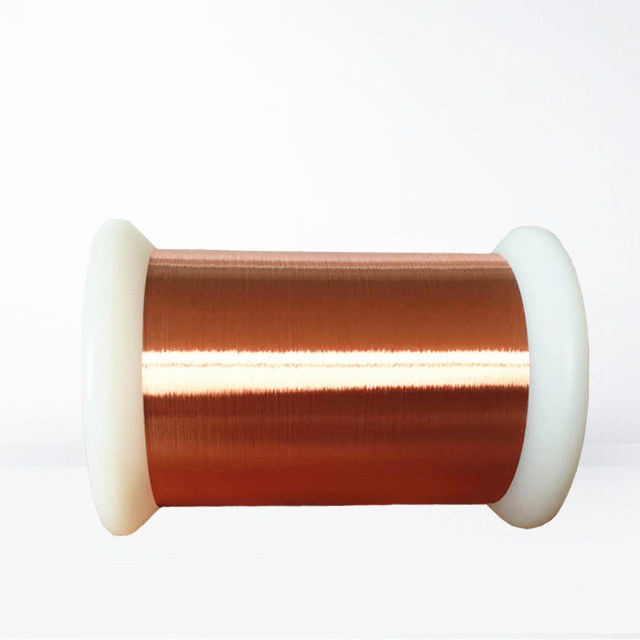

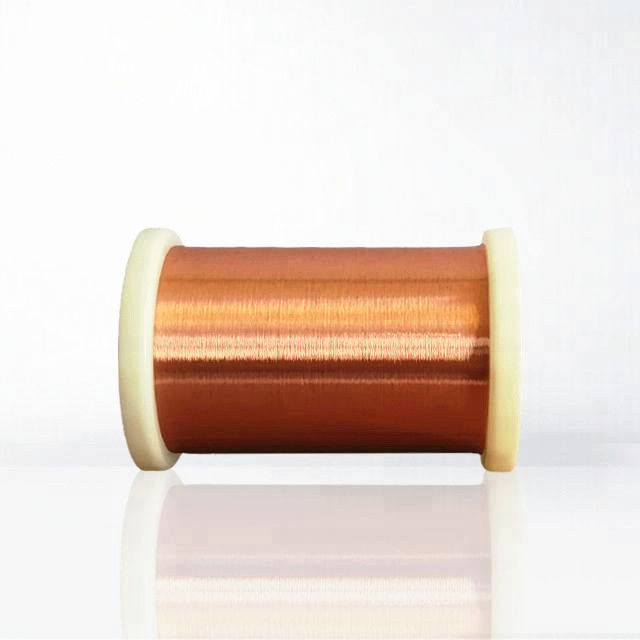

0,02 SAMOSPLEJAJĄCY EMALIOWANY DRUT MIEDZIANY MAGNES DRUT MIEDZIANY DO CEWEK GRZEWCZYCH
Niewielkim, ale rosnącym segmentem rynku emalii drucianych są powłoki samoprzylepne.Zawsze używane jako warstwa wierzchnia, materiały te umożliwiają producentom nawijanie komponentów elektrycznych bez poddawania ich etapowi impregnacji. Zaletami tego typu procesu są skrócenie czasu cyklu, mniej obsługi i praktycznie brak wpływu na środowisko. Posiadamy izolację o niskiej temperaturze lutowania który można lutować w temperaturze 320C
CECHY
Dobra odporność na czynnik chłodniczy i freon
Nadaje się do uzwojeń poddawanych stale wysokiej temperaturze i naprężeniom mechanicznym
Dobra odporność chemiczna
Znakomite właściwości mechaniczne i chemiczne
Niska temperatura lutowania
PODANIE
Mały silnik (elektryczne urządzenie gospodarstwa domowego, zabawki itp.)
Transformator do przyrządu pomiarowego
Do komunikacji: cewka wysokiej częstotliwości do transformatora, cewka do transformatora źródła zasilania
Mały transformator cewkowy, telewizor, głośnik itp.
| Średnica nominalna mm | Tolerancja | Min.Zwiększenie średnicy | Maks.Całkowita średnica | Napięcie przebicia | Wydłużenie | Otwór na szpilkę | Opór elektryczny | ||
| mm | ≥ V | ≥% | ≤Domyślne/5m | Ω/km (20 ℃) | |||||
| Metoda trzpienia | Skręcona metoda | Min. | Maks. | ||||||
| 0,012 | ---- | 0,013 | 0,015 | 50.000 | ---- | 5,00 | 10.00 | 142,64 | 157,65 |
| 0,013 | ---- | 0,015 | 0,017 | 70.000 | ---- | 5,00 | 10.00 | 118,41 | 133,98 |
| 0,014 | ---- | 0,016 | 0,018 | 70.000 | ---- | 5,00 | 10.00 | 102,64 | 120,45 |
| 0,015 | ---- | 0,017 | 0,020 | 80.000 | ---- | 5,00 | 10.00 | 89,83 | 104,41 |
| 0,016 | ---- | 0,018 | 0,021 | 90 000 | ---- | 5,00 | 8.00 | 74,67 | 97,56 |
| 0,017 | ---- | 0,019 | 0,022 | 90 000 | ---- | 5,00 | 8.00 | 66,60 | 85,75 |
| 0,018 | ---- | 0,020 | 0,023 | 100 000 | ---- | 5,00 | 8.00 | 59,77 | 75,95 |
| 0,019 | ---- | 0,021 | 0,024 | 100 000 | ---- | 5,00 | 8.00 | 53,95 | 67,75 |
| 0,020 | 0,001 | 0,022 | 0,024 | 100 000 | ---- | 8.00 | 8.00 | 51,83 | 60,81 |
| 0,050 | ±0,002 | 0,007 | 0,062 | 400 000 | 1200.00 | 12.00 | 5,00 | 7981.00 | 9528,00 |
| 0,055 | ±0,002 | 0,007 | 0,068 | 400 000 | 1200.00 | 12.00 | 5,00 | 6642.00 | 7815,00 |
| 0,060 | ±0,002 | 0,007 | 0,073 | 500.000 | 1200.00 | 14.00 | 5,00 | 5614.00 | 6526.00 |
| 0,065 | ±0,002 | 0,007 | 0,078 | 500.000 | 1200.00 | 14.00 | 5,00 | 4807.00 | 5531.00 |
| 0,070 | ±0,002 | 0,007 | 0,083 | 500.000 | 1200.00 | 15.00 | 5,00 | 4163.00 | 4747.00 |
| 0,075 | ±0,002 | 0,007 | 0,088 | 550.000 | 1200.00 | 15.00 | 5,00 | 3640,00 | 4119.00 |
| 0,080 | ±0,002 | 0,008 | 0,094 | 550.000 | 1200.00 | 16.00 | 5,00 | 3209.00 | 3608.00 |
| 0,085 | ±0,002 | 0,008 | 0,099 | 550.000 | 1200.00 | 16.00 | 5,00 | 2851.00 | 3187.00 |
| 0,090 | ±0,002 | 0,010 | 0,106 | 650.000 | 1200.00 | 16.00 | 5,00 | 2550.00 | 2835,00 |
| 0,095 | ±0,002 | 0,010 | 0,111 | 650.000 | 1200.00 | 17.00 | 5,00 | 2294,00 | 2538,00 |
| 0,100 | ±0,002 | 0,011 | 0,118 | 650.000 | 1200.00 | 17.00 | 5,00 | 2074.00 | 2286.00 |
| 0,110 | ±0,002 | 0,011 | 0,129 | ---- | 1300.00 | 17.00 | 5,00 | 1720.00 | 1882.00 |
| 0,120 | ±0,002 | 0,011 | 0,139 | ---- | 1500.00 | 17.00 | 5,00 | 1450.00 | 1577.00 |
| 0,130 | ±0,002 | 0,011 | 0,149 | ---- | 1500.00 | 18.00 | 5,00 | 1239.00 | 1340.00 |
| 0,140 | ±0,002 | 0,011 | 0,159 | ---- | 1600.00 | 19.00 | 5,00 | 1070.00 | 1153.00 |
| 0,150 | ±0,002 | 0,011 | 0,169 | ---- | 1700.00 | 20.00 | 5,00 | 934,10 | 1002.00 |
| 0,160 | ±0,002 | 0,012 | 0,180 | ---- | 1700.00 | 21.00 | 5,00 | 822,30 | 879,40 |
| 0,170 | ±0,003 | 0,013 | 0,192 | ---- | 2000.00 | 22.00 | 5,00 | 721,10 | 787,10 |
| 0,180 | ±0,003 | 0,014 | 0,204 | ---- | 2000.00 | 22.00 | 5,00 | 644,40 | 700,70 |
| 0,190 | ±0,003 | 0,014 | 0,214 | ---- | 2000.00 | 23.00 | 5,00 | 579,40 | 627,80 |
| 0,200 | ±0,003 | 0,014 | 0,224 | ---- | 2000.00 | 23.00 | 5,00 | 523,70 | 565,70 |
| 0,210 | ±0,003 | 0,014 | 0,234 | ---- | 2000.00 | 23.00 | 5,00 | 475,70 | 512.30 |
| 0,220 | ±0,003 | 0,014 | 0,245 | ---- | 2200.00 | 23.00 | 5,00 | 434,00 | 466,20 |
| 0,230 | ±0,003 | 0,016 | 0,257 | ---- | 2200.00 | 24.00 | 5,00 | 397,50 | 426.00 |
| 0,240 | ±0,003 | 0,016 | 0,267 | ---- | 2200.00 | 24.00 | 5,00 | 365,50 | 390,80 |
| 0,250 | ±0,003 | 0,016 | 0,277 | ---- | 2300.00 | 24.00 | 5,00 | 337,10 | 359,80 |
| 0,260 | ±0,004 | 0,018 | 0,287 | ---- | 2300.00 | 25,00 | 5,00 | 309,60 | 335,00 |
| 0,270 | ±0,004 | 0,018 | 0,297 | ---- | 2300.00 | 25,00 | 5,00 | 287,40 | 310,30 |
| 0,280 | ±0,004 | 0,022 | 0,313 | ---- | 2300.00 | 25,00 | 5,00 | 267,60 | 288,20 |
| 0,290 | ±0,004 | 0,022 | 0,323 | ---- | 2500.00 | 25,00 | 5,00 | 249,70 | 268,40 |
| 0,300 | ±0,004 | 0,022 | 0,334 | ---- | 2500.00 | 25,00 | 5,00 | 233,50 | 250,60 |
| 0,310 | ±0,004 | 0,022 | 0,344 | ---- | 2500.00 | 25,00 | 5,00 | 218,90 | 234,40 |
| 0,315 | ±0,004 | 0,022 | 0,349 | ---- | 2500.00 | 25,00 | 5,00 | 212.10 | 227.00 |
| 0,320 | ±0,004 | 0,023 | 0,355 | ---- | 2700.00 | 25,00 | 5,00 | 205,60 | 219,80 |
| 0,330 | ±0,004 | 0,023 | 0,365 | ---- | 2700.00 | 25,00 | 5,00 | 193,50 | 206,60 |
| 0,350 | ±0,004 | 0,023 | 0,385 | ---- | 2700.00 | 26,00 | 5,00 | 172,20 | 183,40 |
| 0,355 | ±0,004 | 0,023 | 0,390 | ---- | 2700.00 | 26,00 | 5,00 | 167,40 | 178,20 |
| 0,370 | ±0,004 | 0,024 | 0,406 | ---- | 2900.00 | 26,00 | 5,00 | 154.30 | 163,90 |
| 0,380 | ±0,004 | 0,024 | 0,416 | ---- | 2900.00 | 26,00 | 5,00 | 146,40 | 155,30 |
| 0,400 | ±0,004 | 0,025 | 0,437 | ---- | 2900.00 | 27,00 | 5,00 | 132,20 | 140,00 |
| 0,410 | ±0,004 | 0,025 | 0,447 | ---- | 2900.00 | 27,00 | 5,00 | 125,90 | 133,20 |
| 0,440 | ±0,004 | 0,025 | 0,477 | ---- | 2900.00 | 27,00 | 5,00 | 109,50 | 115,50 |
| 0,450 | ±0,004 | 0,025 | 0,487 | ---- | 2900.00 | 27,00 | 5,00 | 104,70 | 110,40 |
| 0,470 | ±0,004 | 0,026 | 0,508 | ---- | 3100.00 | 27,00 | 5,00 | 96,05 | 101,10 |
| 0,500 | ±0,004 | 0,026 | 0,539 | ---- | 3100.00 | 27,00 | 5,00 | 84,96 | 89,23 |
| 0,550 | ±0,004 | 0,027 | 0,590 | ---- | 3300.00 | 28,00 | 5,00 | 70,31 | 73,64 |
| 0,600 | ±0,005 | 0,027 | 0,640 | ---- | 3500.00 | 28,00 | 5,00 | 58,96 | 62,01 |
| 0,650 | ±0,005 | 0,027 | 0,690 | ---- | 3500.00 | 28,00 | 5,00 | 50,30 | 52,77 |
| 0,700 | ±0,005 | 0,029 | 0,742 | ---- | 3500.00 | 28,00 | 5,00 | 43,42 | 45.45 |
| 0,750 | ±0,005 | 0,030 | 0,794 | ---- | 3800.00 | 28,00 | 5,00 | 37,86 | 39,55 |
| 0,800 | ±0,005 | 0,032 | 0,846 | ---- | 3800.00 | 28,00 | 5,00 | 33.30 | 34,73 |
