| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Rvyuan |
| Orzecznictwo: | IEC/NEMA/JIS/RoHS/ISO |
| Numer modelu: | 0,02-1,8 mm |
| Minimalne zamówienie: | Różne typy z różnym MOQ |
| Cena: | Negotiation |
| Szczegóły pakowania: | Szpula z kartonem |
| Czas dostawy: | 2-15 dni roboczych! |
| Zasady płatności: | Negocjacja |
| Możliwość Supply: | Spełnij swoje żądanie |
| Nazwa produktu: | Drut miedziany emaliowany o średnicy 0,015 mm | Grubość: | 0,02-1,8 mm |
|---|---|---|---|
| szerokość: | 0,155-7,5 mm | stosunek szerokości do grubości: | 1:1,5-1:25 |
| Kolor: | Natura/Czarny | Izolacja: | UEW/AIW/EIW |
| Klasa termiczna: | 180-220 | Materiał: | Miedź |
| Standard: | JIS/IEC/NEMA | ||
| High Light: | prostokątny drut magnetyczny,kwadratowy drut magnetyczny |
||

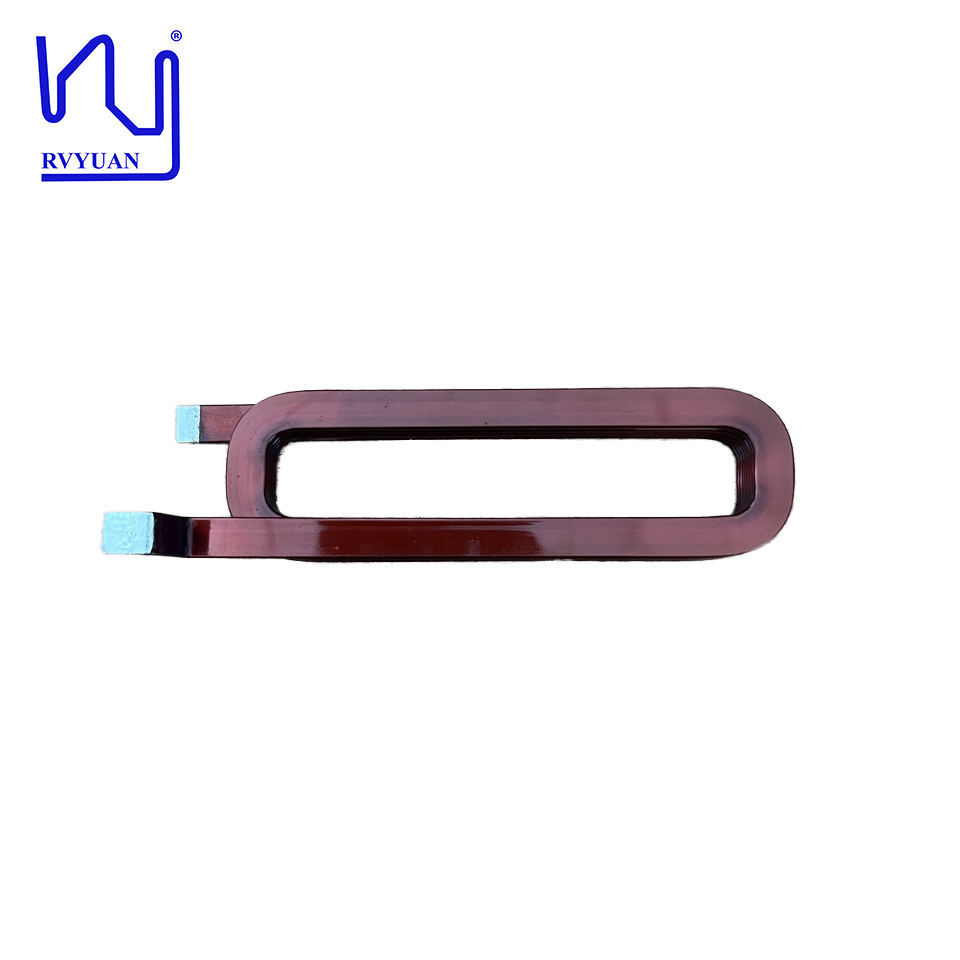

KLASA TERMICZNA 180-220 NATURALNY KOLOR PŁASKI EMALIOWANY DRUT MIEDZIANY PROSTOKĄTNY DRUT NAWOJOWY Z MAGNESU
Oferujemy pełną gamę drutów miedzianych prostokątnych emaliowanych, oplecionych przędzą lub owiniętych taśmą.
Różne rodzaje emalii o bardzo dobrej wytrzymałości mechanicznej i właściwościach wiążących
Bardzo spójna jakość i tolerancje wymiarów zgodne ze standardami branżowymi
Dostępna szeroka gama wymiarów, przędz i konstrukcji izolacyjnych
Bardzo cienkie gatunki do generatorów turbin wiatrowych
Podwyższona wytrzymałość mechaniczna, wysokowydajne przędze i lakiery impregnacyjne
Bardzo wysoka odporność na wyładowania koronowe w zastosowaniach inwerterowych
Klasa wysokiej temperatury (używana oryginalna emalia Pyre-ML®) z wysokim napięciem przebicia
Miękki drut ułatwiający nawijanie
CERTYFIKATY
ISO 9001-2000, ISO TS 16949, ISO 14001-2004,
Zatwierdzony przez UL, spełniona dyrektywa RoHS
Normy wykonawcze: IEC, JIS i NEMA.
CECHY I ZALETY
Izolacja płaskiego drutu może być łączona zgodnie z wymaganiami klientów
Płaski emaliowany drut miedziany o większej wydajności objętościowej (jak w tabeli porównawczej), zmniejszy objętość cewek
Płaski drut miedziany emaliowany ma niski współczynnik tarcia i dobre właściwości uzwojenia
Płaski drut miedziany emaliowany ma szeroki stosunek długości do grubości od 1 do 25.
PODANIE
Uwaga cewka książki
Cewki do drukarki
Transformator
Głośnik
|
Parametr |
Klasa 130 |
Klasa 155 |
Klasa-180 |
Klasa-200 |
Klasa 220 |
Klasa-240 |
|
Normy |
IEC60317-16 GB/T7095,7 |
60317-16 GB/T7095,3 |
60317-28 GB/T7095,4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095,2 |
MW 20 60317-47 GB/T7095.5 |
|
Klasa termiczna |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
Emaliowany płaszcz bazowy |
Poliester |
Zmodyfikowany poliester |
Poliester-Imid |
Poliester-Imid |
Poliester-formalny |
Poliamid |
|
Emaliowana warstwa wierzchnia |
|
|
|
Poliester-Imid |
|
|
|
Zakres grubości izolacji |
IEC60317-0-2 G1,0,06-0,11mm G2,0,12-0,17mm |
|||||
|
Wydajność |
1.Doskonałe właściwości zginania 2.Wysoka elastyczność emalii 3.Dobra odporność na ścieranie 4.Wysoka właściwości mechaniczne
|
1.Doskonałe właściwości przy zginaniu 2.Wysoka elastyczność emalii 3.Dobra odporność na ścieranie 4.Wysoka właściwości mechaniczne 5.Wyższe właściwości termiczne |
1.Wysoka odporność termiczna 2.Nadaje się do uzwojeń narażonych na stale wysoką temperaturę i obciążenia mechaniczne 3.Dobra odporność chemiczna1. |
1.Doskonała odporność termiczna 2.Nadaje się do uzwojeń narażonych na stale wysoką temperaturę i obciążenia mechaniczne 3.Dobra odporność chemiczna 4.Dobra odporność na czynniki chłodnicze i freon1. |
1.Doskonałe właściwości przy zginaniu 2.Duża elastyczność emalii 3.Dobra odporność na ścieranie 4.Wysoka właściwości mechaniczne1. |
1. Doskonała odporność termiczna odpowiednia dla każdego sprzętu elektrycznego które są stale narażone na działanie wysokiej temperatury pracy 2. Doskonałe właściwości mechaniczne i chemiczne 3. Dobra odporność na promieniowanie1. |
|
Podanie |
1.Suche i zanurzone w oleju 2.Sprzęt elektryczny
|
1.Suche i zanurzone w oleju 2.Sprzęt elektryczny |
1. Uzwojenia silnika prądu stałego i przemiennego wysokiego i niskiego napięcia 2. Cewka magnetyczna 3. Transformator suchy i zanurzony w oleju1. |
1. Uzwojenia silnika prądu stałego i przemiennego wysokiego i niskiego napięcia 2. Cewka magnetyczna 3. Transformator suchy i zanurzony w oleju 4. Cewka samochodowa 5. Cewka pociągu1. |
1. Transformator suchy i zanurzony w oleju 2. Sprzęt elektryczny |
1. Uzwojenia o temperaturze pracy do 220°C 2. Silnik i generator do zastosowań lotniczych i morskich 3. Przemysł jądrowy 4. Uzwojenia wymagające wysokiej niezawodności
|
|
Szok termiczny |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
