| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Rvyuan |
| Orzecznictwo: | IEC/NEMA/JIS/RoHS/ISO |
| Numer modelu: | Lica miedziana |
| Minimalne zamówienie: | 10 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Szpula z kartonem |
| Czas dostawy: | 2-15 dni roboczych |
| Zasady płatności: | negocjacja |
| Możliwość Supply: | Zaspokój swoje żądanie |
| Nazwa: | Niestandardowy drut miedziany Litz podawany z przędzą nylonową Naturalny jedwab do urządzeń elektryc | Orzecznictwo: | ISO9001/ISO14001/UL/SGS |
|---|---|---|---|
| Średnica: | 0,1 mm | Standard: | GB/T5013.3/IEC60245-3:1994 |
| Konduktor: | Miedź | Izolacja: | Szkliwo |
| Temperatura znamionowa: | 155/180 | Kluczowe słowo: | Niestandardowy drut miedziany Litz podawany z przędzą nylonową Naturalny jedwab do urządzeń elektryc |
| Liczba pasm: | 155 | ||
| Podkreślić: | 0.1 mm ustc litz wire,1 mm drut litz ustc,urządzenia elektryczne drut ustc litz |
||

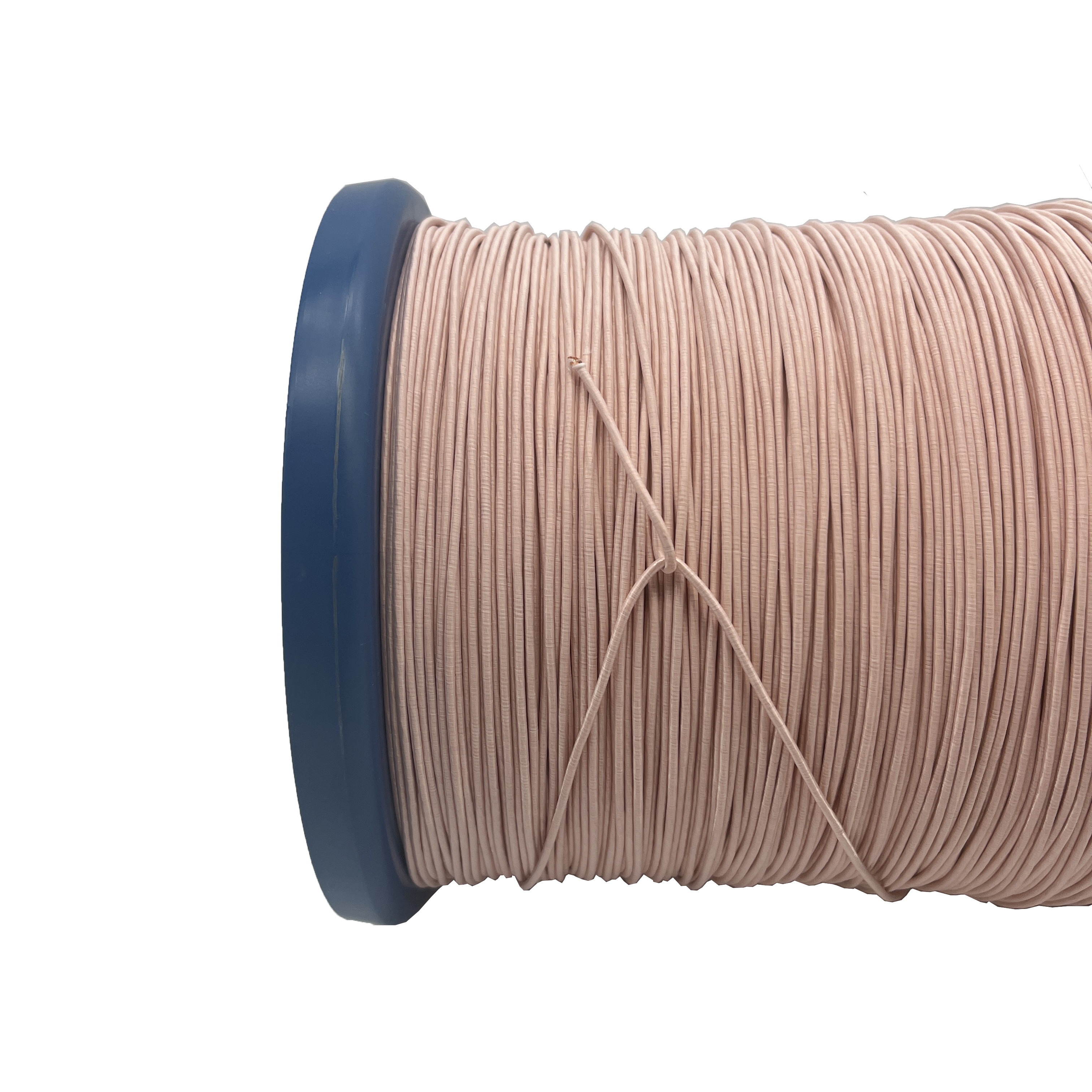

Niestandardowy drut miedziany Litz podawany z przędzą nylonową Naturalny jedwab do urządzeń elektrycznych
Litz o wysokiej częstotliwości jest stosowany w transformatorach i dławikach w celu zmniejszenia strat mocy, które występują w wyniku prądów wirowych i zmniejszenia efektu naskórkowości.Częstotliwość pracy określa parametry drutu litzowego oraz określa średnicę pojedynczego drutu.Im wyższa częstotliwość pracy elementów indukcyjnych, tym mniejsza średnica pojedynczego przewodu.
Izolacja przewodów miedzianych wykonana jest z poliuretanu.Fakt ten ułatwia cynowanie końcówek uzwojenia.Wysoką wytrzymałość dielektryczną można uzyskać przez jedno lub wielokrotne owinięcie taśmą poliestrową, polimidową, kaptonową itp. Mimo to lica charakteryzuje się doskonałą elastycznością.Zazwyczaj lica dostarczana jest w przekroju okrągłym.Można go jednak wyprofilować i wykonać w przekroju kwadratowym lub prostokątnym, aby zoptymalizować powierzchnię nawijania.
|
Nazwa produktu: Niestandardowy drut miedziany Litz podawany z przędzą nylonową Naturalny jedwab do urządzeń elektrycznych |
||
|
Słowo kluczowe: Niestandardowy drut miedziany Litz podawany z przędzą nylonową Naturalny jedwab do urządzeń elektrycznych |
||
|
Opis |
2USTC- F |
|
|
Pojedynczy drut
|
Średnica przewodu (mm) |
0. 100 |
|
Tolerancja średnicy przewodu (mm) |
±0,003 |
|
|
Minimalna grubość izolacji (mm) |
0,005 |
|
|
Maksymalna średnica całkowita (mm) |
0 .125 |
|
|
Klasa termiczna (℃) |
155 |
|
|
|
Numer nici |
155 |
|
Skok (mm) |
29± 5 |
|
|
Kierunek skrętu |
S |
|
|
|
Kategoria |
Nylon |
|
Specyfikacje materiałowe (mm * mm lub D) |
300 |
|
|
Czasy owijania |
1 |
|
|
Nakładanie się (%) lub grubość (mm), mini |
0,02 |
|
|
Kierunek owijania |
S |
|
|
|
Maks. średnica zewnętrzna (mm) |
1,74 |
|
Maksymalne otwory na szpilki 个/6m |
50 |
|
|
Maksymalna rezystancja (Ω/Km przy 20 ℃) |
15.36 |
|
|
Mini napięcie przebicia (V ) |
1100 |
|
|
Pakiet |
Szpula |
PT-10 |
