Dom > Produkty> Prostokątny drut miedziany> Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RVYUAN
Orzecznictwo: IEC/NEMA/JIS/RoHS/ISO
Numer modelu: Klasa 220
Minimalne zamówienie: 10 kg
Cena: negotiable
Szczegóły pakowania: Szpula z kartonem
Czas dostawy: 2-15 dni roboczych
Zasady płatności: T/T/PAYPAL
Możliwość Supply: Zaspokój swoje żądanie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Kształt: Włókna Wymiary przewodnika (szerokość): 1,0 mm
Grubość warstwy izolacji jednostronnej (szerokość): 0,2 mm Wnioski: Silnik, transformator
Klasa termiczna: 220 Słowo klucz: Klasa 220 0,2 mmx1,0 mm emaliowany płaski drut magnesowy do uzwojenia
Ocena termiczna: 220 Powłoka szkliwa: Własność
Podkreślić:

Class 220 enameled flat magnet wire

,

0.2mmx1.0mm motor winding wire

,

rectangular copper magnet wire

opis produktu

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding
Product Specifications
Attribute Value
Shape Rectangular
Conductor Dimension (Width) 1.0mm
Unilateral Insulation Layer Thickness (Width) 0.2mm
Applications Motor, transformer
Thermal Grade 220
Thermal Rating 220
Enamel Coating AIW
Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages
  • Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
  • Ideal for automotive applications where space and weight savings are critical
  • Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1
Technical Specifications
Item Conductor dimension Insulation thickness Overall dimension Dielectric breakdown voltage (kV) Conductor resistance (Ω/km 20℃)
T (mm) W (mm) T (mm) W (mm) T (mm) W (mm)
SPEC AVE 0.200 1.000 0.025 0.0025 / /
Max 0.209 1.060 0.040 0.004 0.250 1.100 96.380
Min 0.191 0.940 0.010 0.010 0.700
No. 1 0.195 1.00 0.012 0.011 0.218 1.024 1.254 88.470
Avg 0.195 1.003 0.012 0.011 0.218 1.024 1.416
Result OK

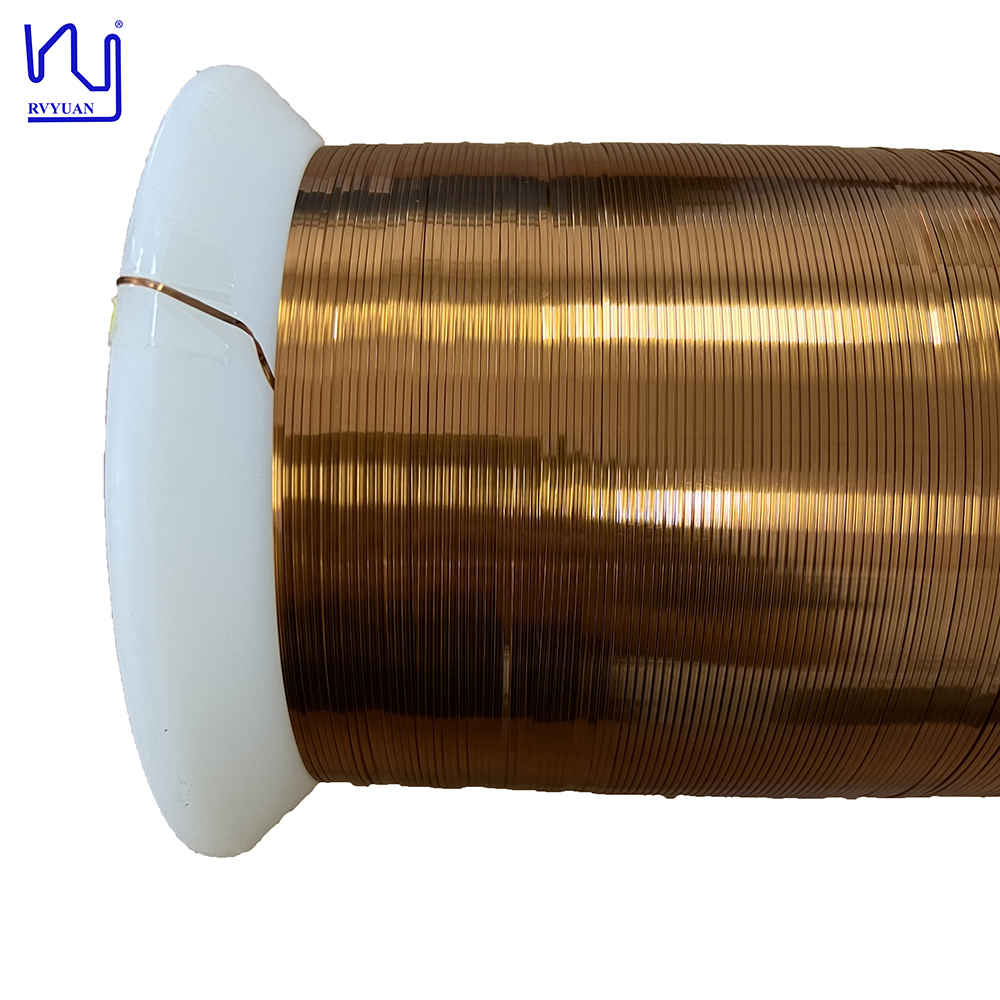

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo

Etykietka:

prostokątny drut magnetyczny,

drut miedziany wysokiego napięcia,

kwadratowy drut magnetyczny

Szczegóły kontaktu
Mr. James Shan

Numer telefonu : +8613920472299

WhatsApp : +8615802295822
