Transformatorowy drut uzwojenia w izolacji miedzianej Uzwojenie cewki z drutu płaskiego Emaliowany drut uzwojenia do silnika głębinowego

Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor

Podstawowe informacje

Place of Origin:	China
Nazwa handlowa:	RVYUAN
Orzecznictwo:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Cena:	Zbywalny
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor
Podkreślić:	drut miedziany izolowany transformatorowy , drut nawojowy płaski emaliowany , drut miedziany prostokątny do silników zatapialnych

opis produktu

Miedziany drut nawojowy izolowany transformatorem, drut płaski, uzwojenie cewki, emaliowany drut nawojowy do silnika zanurzeniowego

Przegląd produktu

Wysokowydajny emaliowany płaski miedziany drut nawojowy zaprojektowany specjalnie do silników zanurzeniowych i zastosowań w elektryfikacji motoryzacji.

Zastosowania

Elektryfikacja motoryzacji (kluczowy obszar wzrostu):

Silniki napędowe pojazdów elektrycznych nowej generacji: Obecnie najpopularniejszy obszar zastosowań dla silników z płaskim drutem. Silniki z płaskim drutem wykorzystujące technologię uzwojeń "Hairpin" lub "I-pin" oferują znaczące zalety, w tym wysoką gęstość mocy, wysoką wydajność, doskonałe odprowadzanie ciepła i kompaktowe rozmiary, skutecznie poprawiając zasięg i osiągi pojazdów elektrycznych.
Komponenty wysokonapięciowe pojazdów elektrycznych nowej generacji: Zastosowania w ładowarkach pokładowych, cewkach indukcyjnych i uzwojeniach transformatorów w przetwornicach DC-DC.

Specyfikacje techniczne i wyniki testów

Pozycja	Charakterystyka	Standard	Wynik testu
1	Wygląd	Gładki, równy	OK
2	Średnica przewodnika (mm)	Szerokość: 2,00 ±0,060 Grubość: 0,15 ±0,009	Szerokość: 2,002 Grubość: 0,153
3	Grubość izolacji (mm)	Szerokość: 0,010-0,020 Grubość: 0,030-0,032	Szerokość: 0,010-0,020 Grubość: 0,030-0,032
4	Średnica całkowita (mm)	Szerokość: 2,100 Grubość: 0,200	Szerokość: 2,022 Grubość: 0,185
5	Dziurki (stan normalny)	Maks. ≤ 3 szt./m	0
6	Wydłużenie (%)	Min. ≥ 30%	42
7	Elastyczność i przyczepność	Bez pęknięć	OK
8	Rezystancja przewodnika (Ω/km, 20°C)	Maks. 64,03	57,96
9	Napięcie przebicia (AC)	Min. 0,7 kV	1,5
10	Szok termiczny	Bez pęknięć	OK

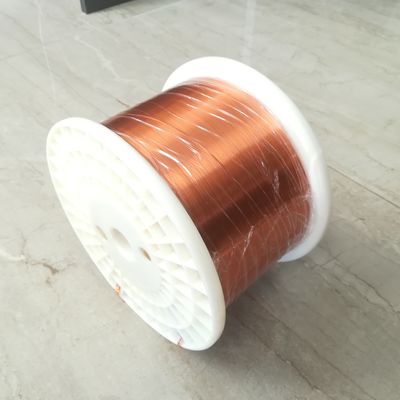

Zdjęcie produktu
