2mm emaliowany miedziany drut nawojowy płaski, klasa termiczna 220, do zastosowań motoryzacyjnych

2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive

Podstawowe informacje

Place of Origin:	China
Nazwa handlowa:	RVYUAN
Orzecznictwo:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Cena:	Zbywalny
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Podkreślić:	Włókno miedziane emaliowane o średnicy 2 mm , Włókno płaskie owijanie klasy termicznej 220 , Włókna miedziane prostokątne

opis produktu

2 mm emaliowane miedziane płaskie przewody owijania cieplne klasy 220

Ten 2 mm emaliowany miedziany płaski drut owijający jest przeznaczony do zastosowań motoryzacyjnych, wyposażony w izolację termiczną klasy 220 dla wysokiej temperatury.

Wnioski

Reaktory i induktory: Reaktory i induktory wysokiego prądu stosowane w filtrowaniu mocy, korygowaniu współczynnika mocy, przetwornikach częstotliwości i innym sprzęcie
Płaskie konstrukcje drutu zmniejszają liczbę warstw uzwojenia, obniżają pojemność pasożytną, poprawiają właściwości wysokiej częstotliwości i ułatwiają rozpraszanie ciepła

Specyfikacje techniczne i wyniki badań

Pozycja	Charakterystyka	Standardowy	Wynik badania
1	Wymiar	Gładkość, równość	Dobrze.
2	Średnica przewodnika (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: 2.002 T: 0.153
3	Gęstość izolacji (mm)	W: 0,010-0.020 T: 0,030-0.032	W: 0,010-0.020 T: 0,030-0.032
4	Średnica całkowita (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	Otwór szpilkowy (stan normalny)	Max ≤ 3 sztuk/m	0
6	Wyciąganie (%)	Min ≥ 30%	42
7	Elastyczność i przywiązanie	Bez crack'a.	Dobrze.
8	Oporność przewodnika (Ω/km, 20°C)	Maksymalnie 64.03	57.96
9	Napięcie awaryjne (AC)	Min 0,7 KV	1.5
10	Wstrząs cieplny	Bez crack'a.	Dobrze.

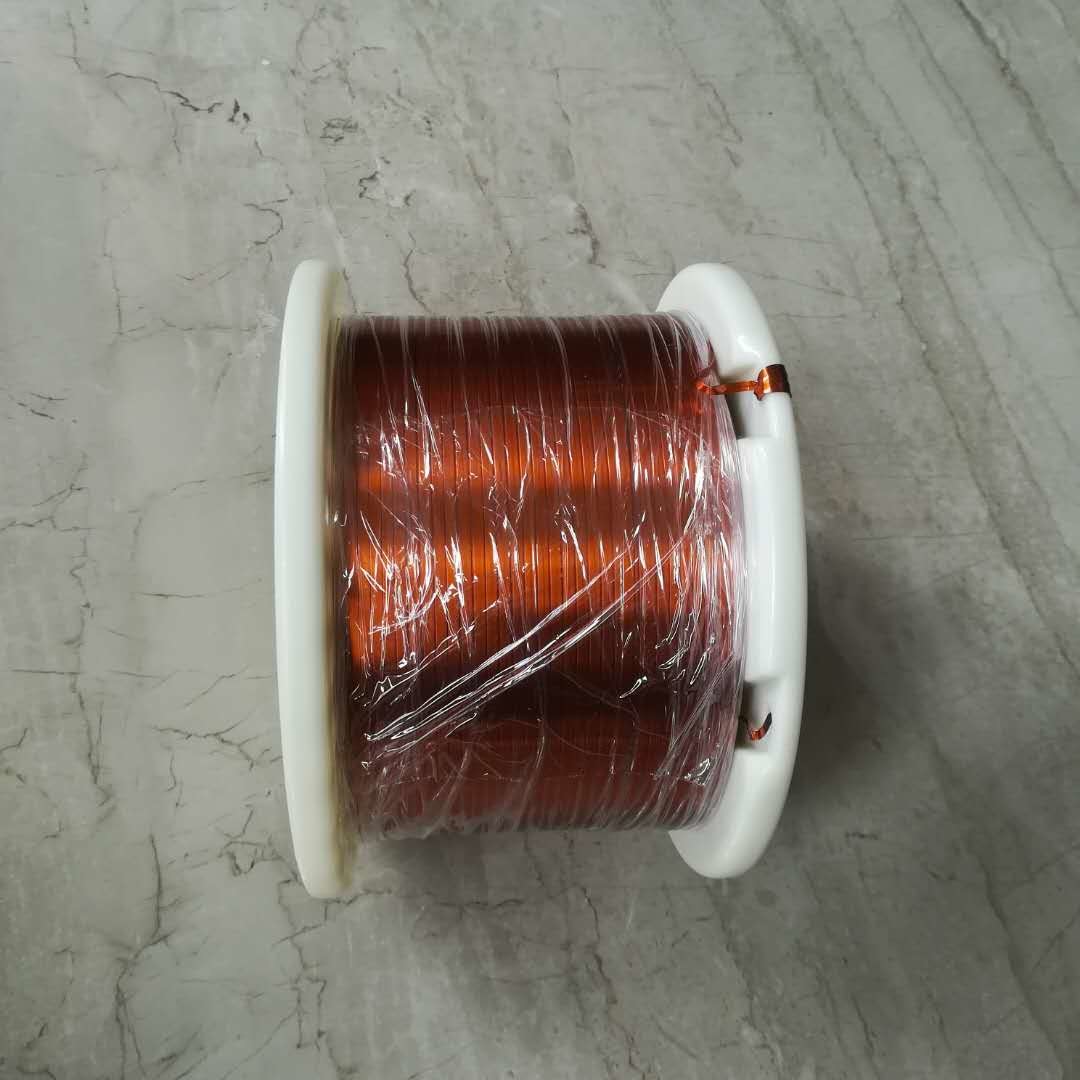

Obraz produktu
