Szczegóły informacji

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Podkreślić:	20 , 0 mm szkliwowana płaska drut miedziany , Włókna miedziane prostokątne odporne na wysokie temperatury

opis produktu

Emaliowany drut miedziany płaski o wysokiej odporności na temperaturę 2,0 mm * 0,15 mm

Przegląd produktu

Ten emaliowany drut miedziany płaski o wysokiej odporności na temperaturę oferuje doskonałą wydajność w wymagających zastosowaniach elektromagnetycznych, które wymagają zwartej konstrukcji, wysokiej wydajności i doskonałego zarządzania termicznego.

Zalety w porównaniu z tradycyjnym drutem okrągłym

Wyższy współczynnik wypełnienia gniazda: Umożliwia umieszczenie większej ilości materiału przewodzącego w tej samej przestrzeni uzwojenia, zwiększając gęstość mocy i sprawiając, że sprzęt jest bardziej zwarty i wydajny
Doskonałe odprowadzanie ciepła: Płaski kształt drutu zapewnia większą powierzchnię styku z gniazdami rdzenia stojana, co skutkuje krótszą ścieżką przewodzenia ciepła, lepszym odprowadzaniem ciepła i niższym wzrostem temperatury
Doskonała stabilność mechaniczna: Wytrzymała konstrukcja po nawinięciu zapewnia lepszą odporność na siły elektromagnetyczne i naprężenia termiczne, zmniejszając deformacje w silnikach o dużej prędkości
Zredukowane straty prądów wirowych: W zastosowaniach o wysokiej częstotliwości można nawijać wiele cienkich płaskich drutów równolegle lub pleść je, aby zminimalizować straty spowodowane efektem naskórkowości i zbliżeniowości

Emaliowany drut miedziany płaski doskonale sprawdza się w urządzeniach elektromagnetycznych wymagających dużej obciążalności prądowej, wysokiej wydajności, gęstości mocy i zwartej konstrukcji – szczególnie istotne w pojazdach elektrycznych i zastosowaniach związanych z efektywnością energetyczną.

Specyfikacje techniczne i wyniki testów

Pozycja	Charakterystyka	Standard	Wynik testu
1	Wygląd	Gładki, równy	OK
2	Średnica przewodu (mm)	Szerokość: 2,00 ±0,060 Grubość: 0,15 ±0,009	Szerokość: 2,002 Grubość: 0,153
3	Grubość izolacji (mm)	Szerokość: 0,010-0,020 Grubość: 0,030-0,032	Szerokość: 0,010-0,020 Grubość: 0,030-0,032
4	Średnica całkowita (mm)	Szerokość: 2,100 Grubość: 0,200	Szerokość: 2,022 Grubość: 0,185
5	Dziurka (stan normalny)	Maks. ≤ 3 szt./m	0
6	Wydłużenie (%)	Min. ≥ 30%	42
7	Elastyczność i przyczepność	Bez pęknięć	OK
8	Rezystancja przewodu (Ω/km, 20℃)	Maks. 64,03	57,96
9	Napięcie przebicia (AC)	Min. 0,7 kV	1,5
10	Szok termiczny	Bez pęknięć	OK

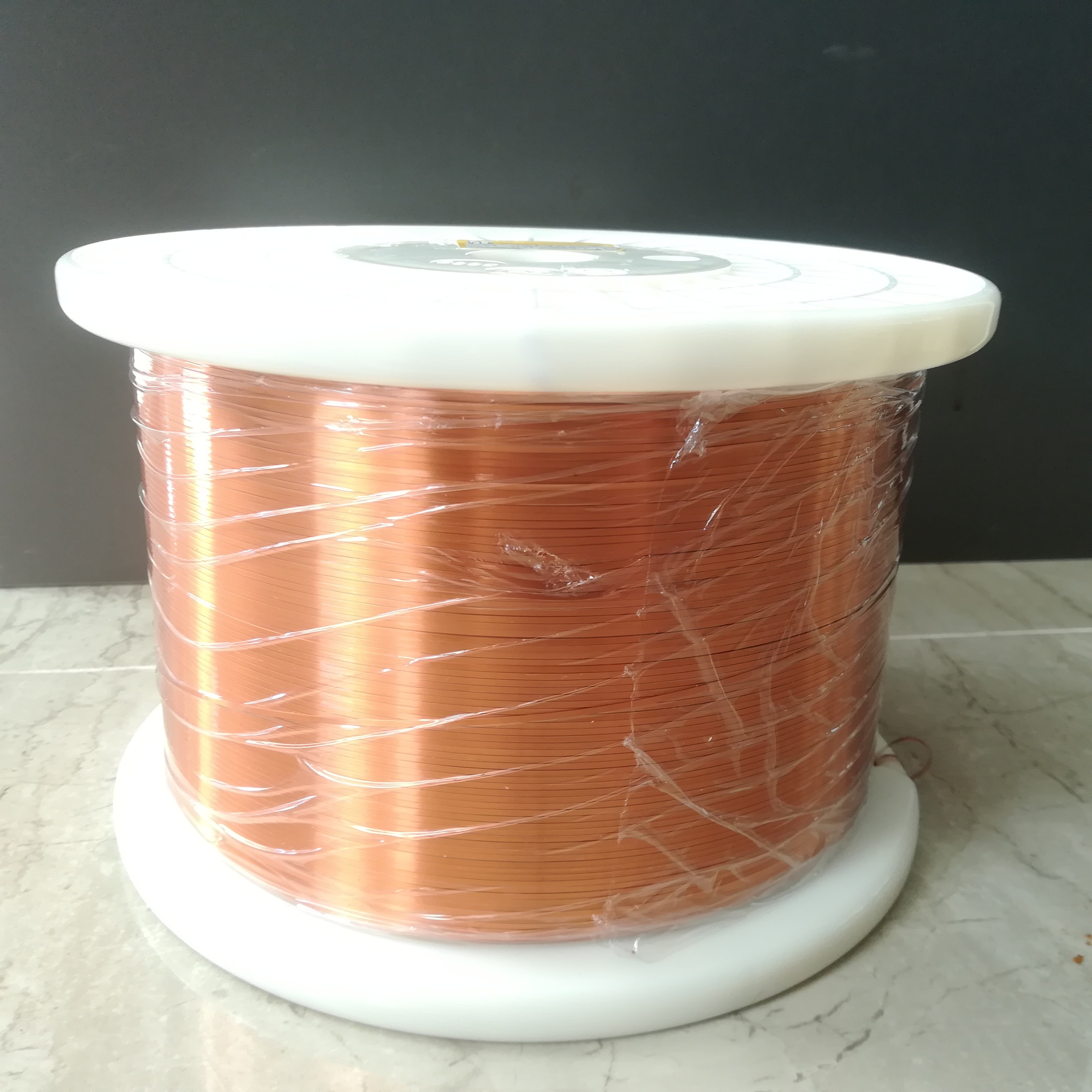

Zdjęcie produktu

Etykietka:

Place of Origin:	China
Nazwa handlowa:	RVYUAN
Orzecznictwo:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Cena:	Zbywalny
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand
