| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | RVYUAN |
| Orzecznictwo: | ISO9001/ISO14001 /UL/SGS |
| Numer modelu: | USTC |
| Minimalne zamówienie: | 20 kg |
| Cena: | Zbywalny |
| Szczegóły pakowania: | Szpula z kartonem |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | T/T/Paypal |
| Możliwość Supply: | Zaspokój swoje żądanie |
| Średnica: | 0,05 mm | Temperatura: | 155 |
|---|---|---|---|
| Orzecznictwo: | IEC/NEMA/JIS/RoHS/ISO | Dyrygent: | Miedź |
| Pasma: | 4875 | Napięcie przebicia: | Min. 500 |
| Materiał okładki: | Nylon | Słowo klucz: | 0,05 mm x 4875 Prostokątny miedziany drut Litz pokryty jedwabiem do transformatora |
| Podkreślić: | Włókna litzowe z miedzi prostokątne,Włókna litzowe pokryte jedwabiem,Włókno transformatora Litz |
||

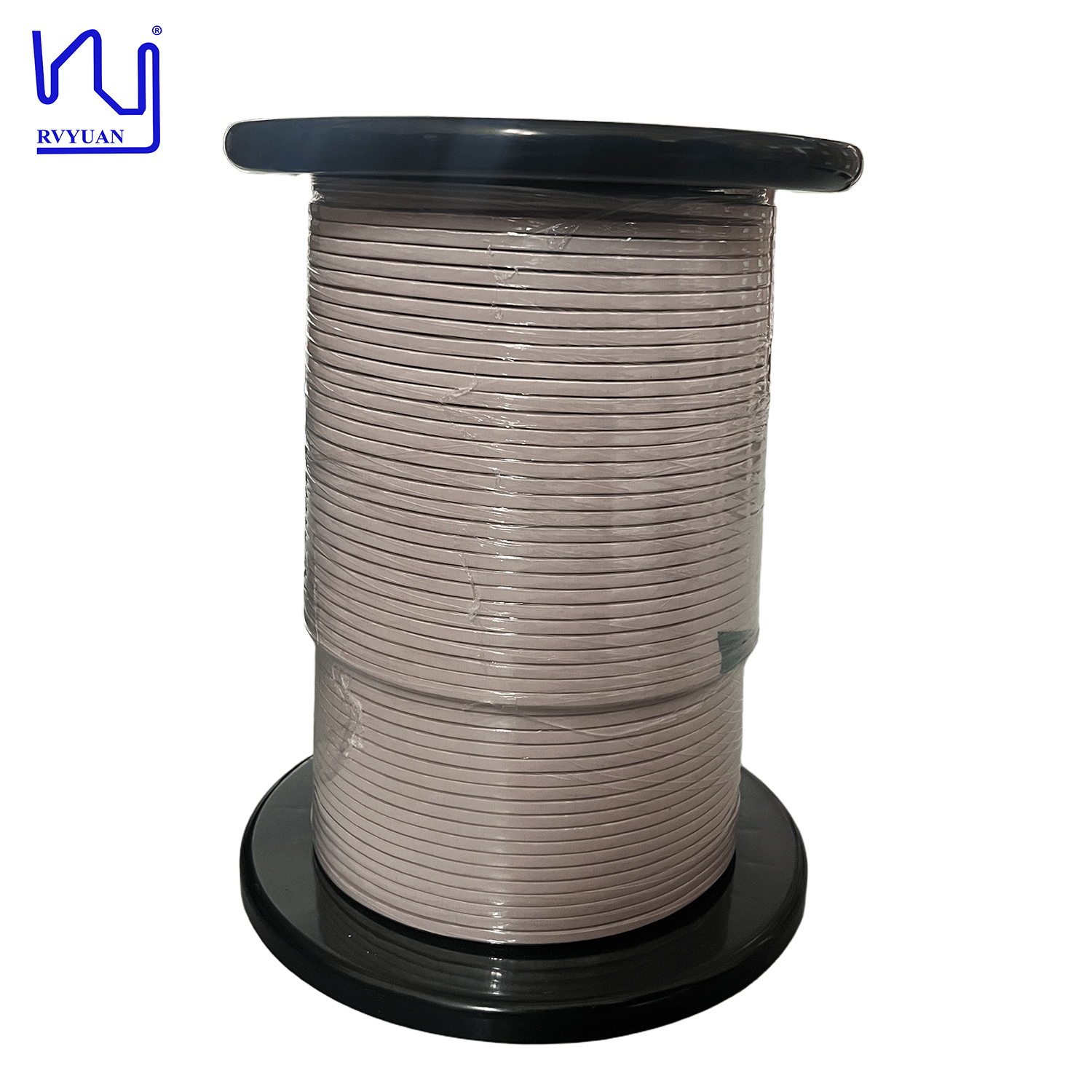

Płaski drut miedziany pokryty jedwabiem typu Litz 0.05mmx4875 do transformatorów W porównaniu do okrągłego drutu Litz z nylonowym oplotem, wersja płaska oferuje wyraźne zalety. Podczas gdy okrągły drut Litz jest powszechnie stosowany do ogólnych zastosowań uzwojeniowych, płaska konfiguracja maksymalizuje wypełnienie miedzią w danym oknie uzwojenia. Jego prostokątny kształt pozwala na większą gęstość upakowania, co skutkuje zmniejszonymi stratami uzwojenia i lepszym zarządzaniem termicznym. To sprawia, że płaski drut Litz jest szczególnie odpowiedni do zastosowań, gdzie przestrzeń jest ograniczona, ale wymagana jest wysoka zdolność przenoszenia prądu.Płaski drut miedziany pokryty jedwabiem typu Litz 0.05mmx4875 do transformatorów
Przegląd produktu
Specyfikacje techniczne
Typ Średnica przewodnika*Liczba żył
2USTC-H 0.05*4875(4.5*4.4)
Pojedyncza żyła (drut)
Średnica przewodnika (mm): 0.050±0.003
Średnica całkowita (mm): 0.055-0.069
Klasa termiczna (°C): 180
Konstrukcja żył
Liczba żył:
Pierwszy poziom: 39
Drugi poziom: 39*5
Trzeci poziom: 39*5*5
Czwarty poziom: 39*5*5*5
Skok (mm)
Pierwszy poziom: 16±8
Drugi poziom: 25±10
Trzeci poziom: 35±10
Czwarty poziom: 65±10
Kierunek skręcania
S/S/S/S
Warstwa izolacyjna
Typ materiału: Nylon
Specyfikacje materiału (mm*mm lub D): /
Liczba owinięć: 1
Nakładanie (%) lub grubość (mm), min: 0.045
Kierunek owijania: Z
Charakterystyka
Szerokość (mm): 4.5±0.2
Grubość (mm): 4.4±0.2
Maksymalna rezystancja (Ω/Km przy 20°C): 2.227
Napięcie przebicia Min (V): 500
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby uzyskać szczegółowe karty danych technicznych i niestandardowe wymagania.
