2UEW-H-PI 0,1 mm * 1500 Drut litz z taśmą Kapton do transformatora

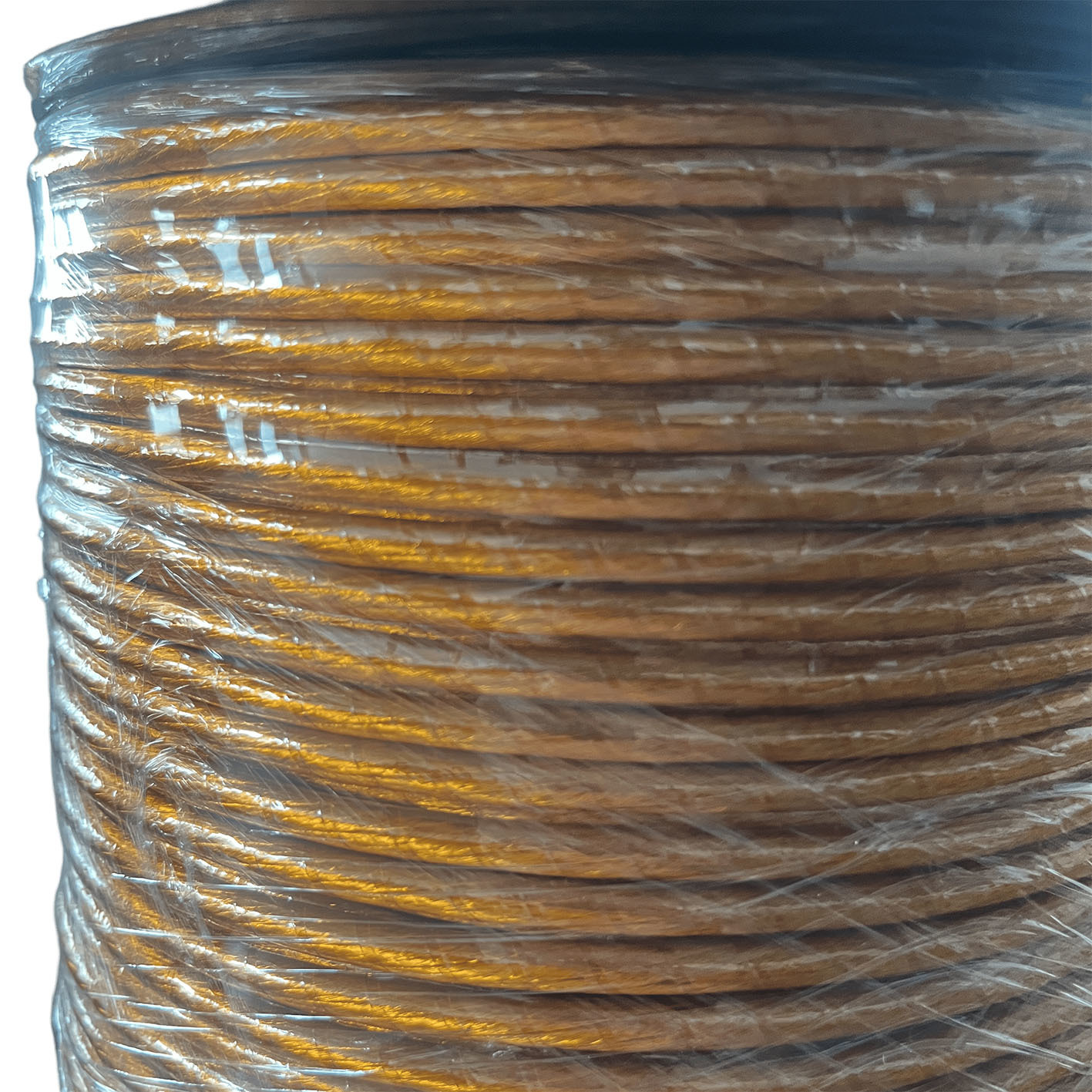

2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: RVYUAN
Orzecznictwo: ISO9001/ISO14001 /UL/SGS
Numer modelu: USTC
Minimalne zamówienie: 20 kg
Cena: Zbywalny
Szczegóły pakowania: Szpula z kartonem
Czas dostawy: 15 dni roboczych
Zasady płatności: T/T/Paypal
Możliwość Supply: Zaspokój swoje żądanie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica: 0,1 mm Temperatura: 180
Orzecznictwo: IEC/NEMA/JIS/RoHS/ISO Dyrygent: Miedź
Pasma: 180 Napięcie przebicia: Min. 6000
Słowo klucz: 2UEW-H-PI 0,1 mm * 1500 Drut litz z taśmą Kapton do transformatora
Podkreślić:

Drut litz z taśmą Kapton 0

,

1 mm

,

drut transformatorowy z taśmą 1500 Kapton

opis produktu

2UEW-H-PI 0,1 mm * 1500 Kaptonowy drut Litz z taśmą do transformatora
Ten specjalnie zaprojektowany drut li z taśmą PI został specjalnie zaprojektowany do zastosowań w transformatorach o wysokiej niezawodności i wysokim napięciu. Przewodnik składa się z 1500 pojedynczych żył drutu miedzianego emaliowanego poliuretanem o średnicy 0,1 mm (38 AWG), precyzyjnie skręconych ze sobą, tworząc zwartą, elastyczną wiązkę o dużej gęstości. Cały rdzeń skrętki owinięty jest wysokowydajną taśmą poliimidową (PI), która stanowi podstawową warstwę izolacyjną.
Dane techniczne
Parametr Wymagania techniczne Próbka 1 Próbka 2
Średnica pojedynczego drutu (mm) 0,107-0,125 0,110-0,113 0,110-0,113
Przewodnik (mm) 0,10±0,003 0,098-0,10 0,098-0,10
średnica zewnętrzna (mm) ≤5,88 5,36-5,70 5,36-5,68
Rezystancja (Ω/m) ≤0,001587 0,001476 0,001484
Wytrzymałość dielektryczna (V) ≥6000 11500 12800
Skok (mm) 65±10 65 65
Liczba pasm 1500 60x5x5 60*5*5
Nakładanie się taśmy (%) ≥50 54 54
Meandrowy BEZ pęknięć OK OK
2UEW-H-PI 0,1 mm * 1500 Drut litz z taśmą Kapton do transformatora 0
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące uzwojeń oraz uzyskać szczegółowe arkusze danych technicznych i specyfikacje niestandardowe.
