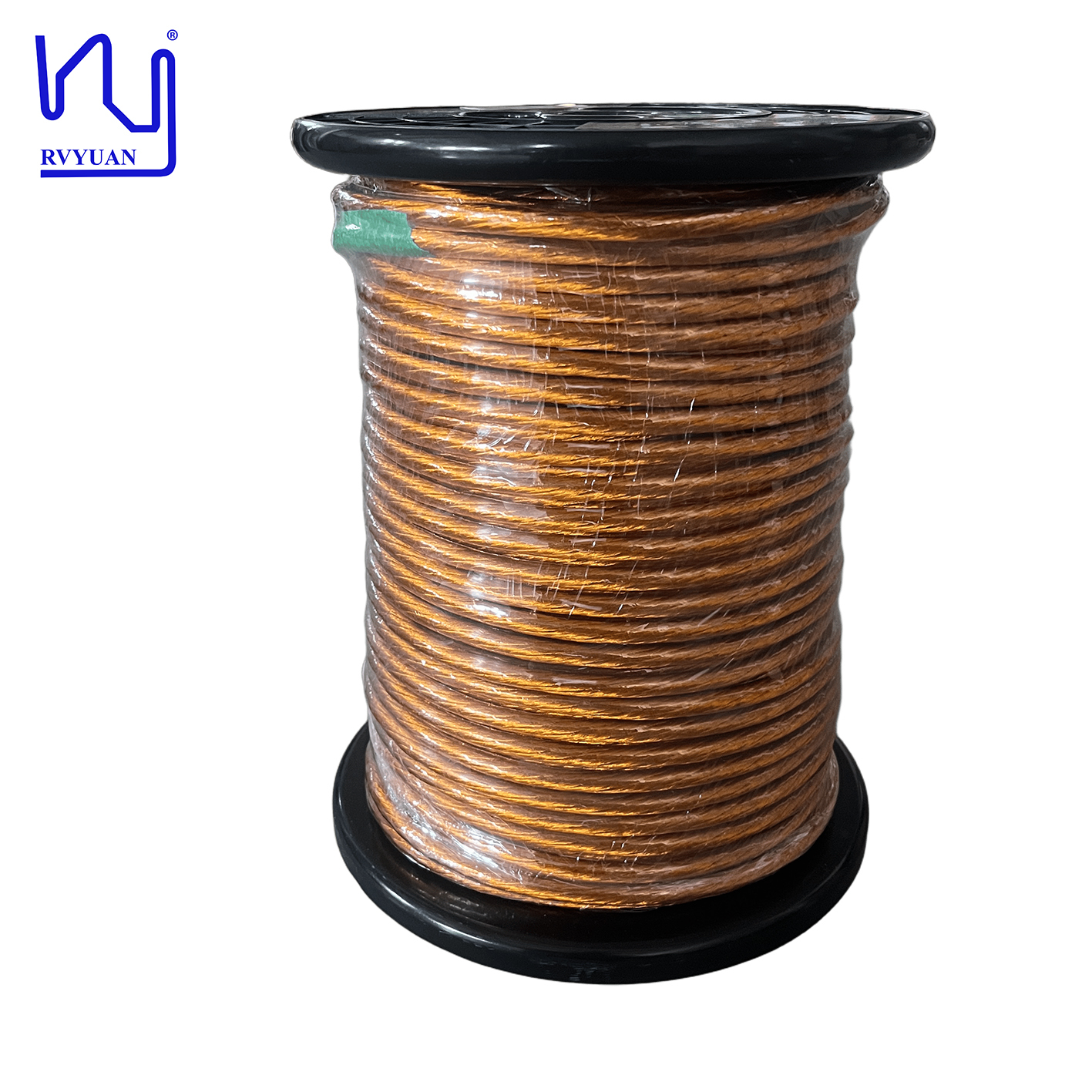

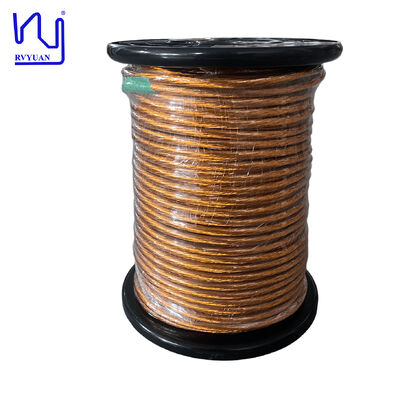

Drut Litz z taśmą 3000/38 AWG Max.OD8,23 mm Wytrzymuje wysokie napięcie Kapton do serwowania drutu Litz do transformatora
Ten oklejony taśmą drut Litz został specjalnie zaprojektowany do uzwojeń transformatorów i charakteryzuje się wyjątkową wytrzymałością na wysokie napięcie przy minimalnej wytrzymałości dielektrycznej 6000 V i rzeczywistym osiągalnym zakresie od 13 400 V do 13 700 V. Wykonany z drutów miedzianych emaliowanych poliuretanem o średnicy 0,1 mm (39AWG), dostępnych w temperaturach znamionowych 155°C i 180°C, drut ten jest skręcony z 3000 pasm i ma gotową średnicę zewnętrzną w zakresie od 7,38 mm do 7,92 mm.
Zewnętrzna warstwa jest owinięta taśmą poliestrowo-imidową, co zapewnia doskonałą stabilność wewnętrznej konstrukcji splotowej. W przypadku konfiguracji zawierających 3000 pasm preferowane jest owijanie taśmą zamiast folii w celu zwiększenia integralności strukturalnej.
Dane techniczne
Nazwa:Drut Litz oklejony taśmą (180/klasa)
Specyfikacja:0,10X3000
Model:2UEW-H-PI(N)
Nazwa taśmy:SZPILKA)
Specyfikacja taśmy:0,025x20
| Przedmiot |
Wymagania techniczne |
Próbka 1 |
Próbka 2 |
| Średnica pojedynczego drutu mm |
0,107-0,125 |
0,110-0,113 |
0,110-0,113 |
| Dyrygent |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| średnica zewnętrzna mm |
≤8,23 |
7,38-7,95 |
7,40-7,92 |
| Rezystancja Ω/m |
≤0,000794 |
0,000734 |
0,000733 |
| Wytrzymałość dielektryczna V |
≥6000 |
13700 |
13400 |
| Skok (mm) |
78±10 |
78 |
78 |
| Liczba pasm |
3000 |
120x5x5 |
120*5*5 |
| Nakładanie się taśmy % |
≥50 |
54 |
54 |
| Meandrowy |
BEZ pęknięć |
OK |
OK |
Aplikacje
Ten drut Litz z taśmą jest idealny do zastosowań wymagających wysokiej częstotliwości, wysokiego napięcia, wysokiego prądu i niewielkiego wykorzystania przestrzeni. Podstawowe obszary zastosowań obejmują:
- Ładowarki pokładowe (OBC) i konwertery DC/DC
- Silniki napędowe pojazdów elektrycznych
- Systemy szybkiego ładowania wysokiego napięcia i stosy ładowania 800 V
- Transformatory wysokiej częstotliwości
- Zasilacze impulsowe dużej mocy (SMPS)
Często zadawane pytania
Czy mogę otrzymać próbki do badań przed złożeniem zamówienia zbiorczego?
Tak. Próbki są bezpłatne lub płatne, koszt wysyłki pokrywa klient.
Jaki jest czas realizacji dostawy?
Przykładowe zamówienia: 3-5 dni roboczych; zamówienia zbiorcze: realizowane w ciągu 15 dni roboczych od potwierdzenia zamówienia.
Jak wygląda proces zakupów?
Prześlij zapytanie z wymaganiami → Wykonanie próbki → Zatwierdzenie próbki → Oferta → Faktura Proforma (PI) → Potwierdzenie PI → Ustalenia dotyczące płatności → Produkcja → Wysyłka
Czy mogę personalizować produkty, dodając własne logo, rozmiar i kształt?
Tak, ale MOQ (minimalna ilość zamówienia) podlega negocjacjom.
Jakie są Twoje metody płatności?
T/T, D/P, Akredytywa, PayPal.
Z jakich usług kurierskich korzystacie?
FedEx, DHL, TNT, UPS, z rabatami do 80%.
Jaki masz sprzęt do testów?
Laserowy miernik średnicy, tester iskier wysokiego napięcia, tester wydłużenia, tester sprężyny powrotnej, tester napięcia wytrzymywanego, tester lutowności, tester rezystancji itp.
Dla jakich klientów lub rynków są odpowiednie Twoje produkty?
Nasze produkty idealnie nadają się do zastosowań wymagających rozwiązań wymagających wysokiej wydajności i oszczędności miejsca w środowiskach prądu przemiennego o wysokiej częstotliwości, w tym elektroniki mocy i zasilaczy, pokładowych ładowarek pojazdów elektrycznych, bezprzewodowych systemów ładowania, zielonej energii, komunikacji i IT, sprzętu medycznego, robotów przemysłowych, serwomotorów itp.
Do jakich krajów lub regionów eksportowałeś?
Główne rynki obejmują Europę i Stany Zjednoczone, a także Koreę Południową, Japonię, Indie i Azję Południowo-Wschodnią.
Jak zachować poufność informacji o klientach?
Na życzenie możemy podpisać umowę o zachowaniu poufności (NDA) i zobowiązać się do ścisłego przestrzegania jej warunków w całym procesie współpracy.
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące uzwojeń oraz uzyskać szczegółowe arkusze danych technicznych i specyfikacje niestandardowe.
