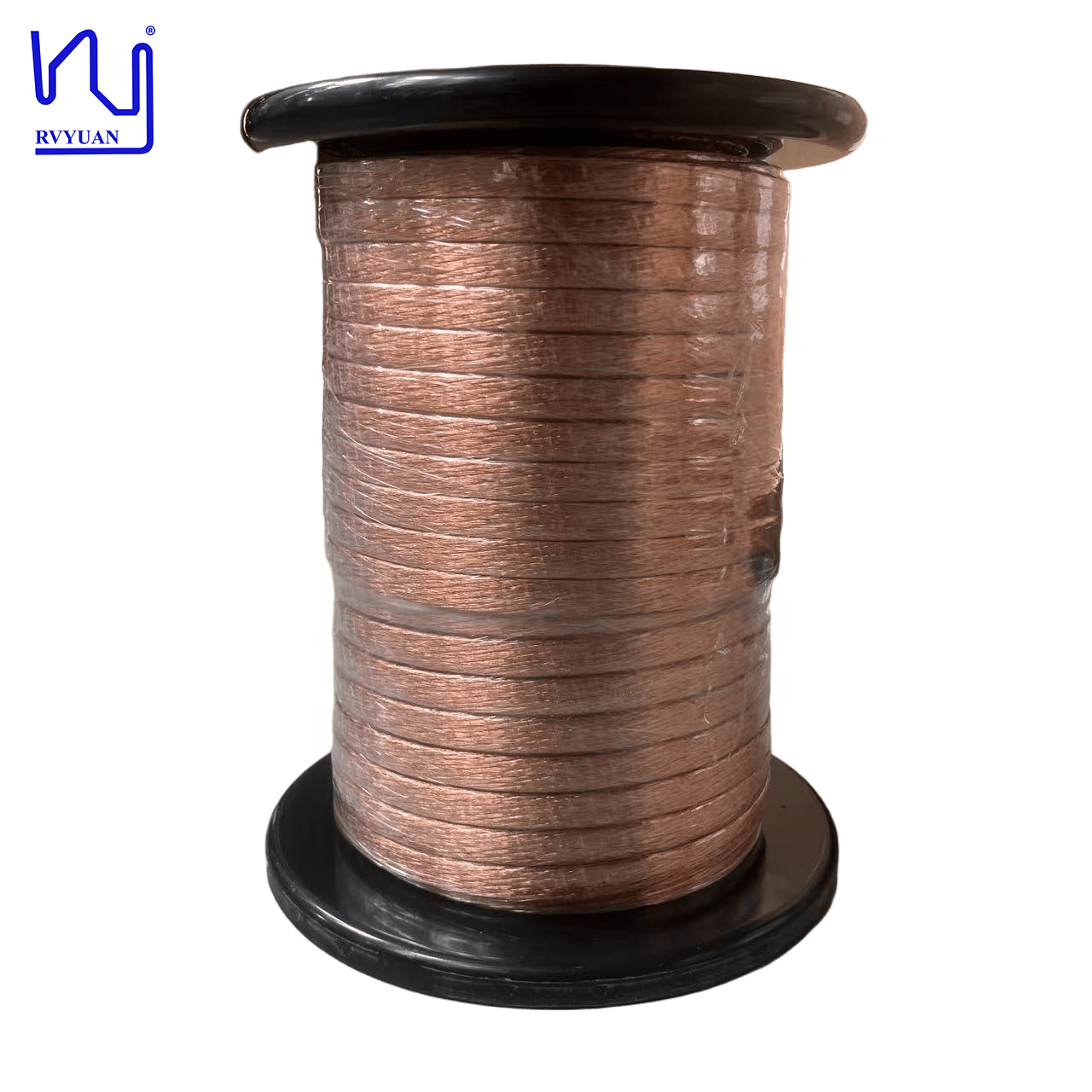

3500 V 2UEW-F-PET (N) 12,1 mm × 3,4 mm Prostokątny drut Mylar Litz do transformatora
Nasz prostokątny drut Mylar Litz został zaprojektowany z myślą o zastosowaniach wymagających wysokiej częstotliwości w ograniczonej przestrzeni, gdzie wydajność i koszt mają kluczowe znaczenie. Konstrukcja rozpoczyna się od emaliowanego drutu miedzianego o średnicy 0,28 mm, gdzie 300 pojedynczych drutów jest precyzyjnie skręconych ze sobą i sprasowanych w płaski prostokątny profil o szerokości 12,1 mm i grubości 3,4 mm. Tworzy to bardzo wysoki współczynnik kształtu, który maksymalizuje powierzchnię przewodu przy jednoczesnej minimalizacji całkowitej wysokości, co czyni go idealnym do kompaktowych konstrukcji cewek.
Dane techniczne
Nazwa:Drut Mylar Litz
Specyfikacja:0,28X300
Model:2UEW-F-PET(N)
Nazwa taśmy:PET(N)
| Przedmiot |
Wymagania techniczne |
Próbka 1 |
| Średnica pojedynczego drutu (mm) |
0,298-0,313 |
0,300-0,307 |
| Średnica przewodu (mm) |
0,28±0,004 |
0,277-0,279 |
| Szerokość (mm) |
12,1 ± 0,3 |
11.90-12.21 |
| Głębokość (mm) |
3,4±0,2 |
3.20-3.40 |
| Rezystancja (Ω/m) |
≤0,001039 |
0,000946 |
| Wytrzymałość dielektryczna (V) |
≥3500 |
4000 |
| Skok (mm) |
Równoległy |
Równoległy |
| Liczba pasm |
300 |
15x5x4 |
| Nakładanie się taśmy (%) |
≥50 |
54 |
| Meandrowy |
BEZ pęknięć |
OK |
Aplikacje
Typowe zastosowania obejmują transformatory, cewki indukcyjne i moduły mocy wysokiej częstotliwości stosowane w zasilaczach konsumenckich, motoryzacyjnych i przemysłowych, gdzie wymagane jest doskonałe odprowadzanie ciepła. Ten drut Mylar Litz stanowi kompleksowe rozwiązanie oferujące elastyczność kształtu, niezawodność elektryczną i opłacalną izolację.
Często zadawane pytania
Czy mogę otrzymać próbki do badań przed złożeniem zamówienia zbiorczego?
Tak. Próbki są bezpłatne lub płatne, koszt wysyłki pokrywa klient.
Jaki jest czas realizacji dostawy?
Przykładowe zamówienia: 3-5 dni roboczych; zamówienia zbiorcze: realizowane w ciągu 15 dni roboczych od potwierdzenia zamówienia.
Jak wygląda proces zakupów?
Prześlij zapytanie z wymaganiami → Wykonanie próbki → Zatwierdzenie próbki → Oferta → Faktura Proforma (PI) → Potwierdzenie PI → Ustalenia dotyczące płatności → Produkcja → Wysyłka
Czy mogę personalizować produkty, dodając własne logo, rozmiar i kształt?
Tak, ale MOQ (minimalna ilość zamówienia) podlega negocjacjom.
Jakie są Twoje metody płatności?
T/T, D/P, Akredytywa, PayPal.
Z jakich usług kurierskich korzystacie?
FedEx, DHL, TNT, UPS, z rabatami do 80%.
Jaki masz sprzęt do testów?
Laserowy miernik średnicy, tester iskier wysokiego napięcia, tester wydłużenia, tester sprężyny powrotnej, tester napięcia wytrzymywanego, tester lutowności, tester rezystancji itp.
Dla jakich klientów lub rynków są odpowiednie Twoje produkty?
Nasze produkty idealnie nadają się do zastosowań wymagających rozwiązań wymagających wysokiej wydajności i oszczędności miejsca w środowiskach prądu przemiennego o wysokiej częstotliwości, w tym elektroniki mocy i zasilaczy, pokładowych ładowarek pojazdów elektrycznych, bezprzewodowych systemów ładowania, zielonej energii, komunikacji i IT, sprzętu medycznego, robotów przemysłowych, serwomotorów itp.
Do jakich krajów lub regionów eksportowałeś?
Główne rynki obejmują Europę i Stany Zjednoczone, a także Koreę Południową, Japonię, Indie i Azję Południowo-Wschodnią.
Jak zachować poufność informacji o klientach?
Na życzenie możemy podpisać umowę o zachowaniu poufności (NDA) i zobowiązać się do ścisłego przestrzegania jej warunków w całym procesie współpracy.
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące uzwojeń oraz uzyskać szczegółowe arkusze danych technicznych i specyfikacje niestandardowe.
