Drut Litz z taśmą 6000 V 3UEW-F 0,07X800 do zastosowań w pojazdach
Drut Litz z taśmą poliestroimidową to najwyższej jakości rozwiązanie do uzwojenia zaprojektowane specjalnie dla pojazdów nowej generacji (NEV). Zbudowana z 800 pasm emaliowanych drutów miedzianych o średnicy 0,07 mm, precyzyjnie zebranych i szczelnie owiniętych solidną taśmą poliestroimidową, taka konfiguracja zapewnia wyjątkową stabilność strukturalną – szczególnie istotną w przypadku dużej liczby splotów, gdzie taśma przewyższa folię, zapewniając doskonałą ochronę mechaniczną i odporność na ścieranie.
Zalety drutu licowego z taśmą do zastosowań NEV
Prądy przemienne o wysokiej częstotliwości w układach napędowych pojazdów elektrycznych — w tym w silnikach trakcyjnych, pokładowych ładowarkach i przetwornicach DC-DC — generują znaczące efekty naskórkowości i bliskości, co prowadzi do strat miedzi i gromadzenia się ciepła. Nasz oklejony taśmą drut licowy minimalizuje te straty, równomiernie rozprowadzając prąd we wszystkich izolowanych żyłach, znacznie poprawiając wydajność i zarządzanie ciepłem.
Taśma poliestrowo-imidowa zapewnia solidną zewnętrzną warstwę izolacyjną, która chroni przed skokami napięcia, wilgocią i naprężeniami mechanicznymi podczas wkładania cewki, wydłużając w ten sposób żywotność komponentów w wymagających środowiskach motoryzacyjnych.
Dzięki zoptymalizowanemu współczynnikowi wypełnienia i jednolitej impedancji przewód ten umożliwia projektowanie lżejszych, bardziej kompaktowych i chłodniejszych silników, bezpośrednio przyczyniając się do zwiększenia zasięgu pojazdu i zwiększonej niezawodności. Dostępne są niestandardowe szerokości taśm i parametry splotów, aby spełnić określone wymagania aplikacji NEV.
Dane techniczne
| Przedmiot |
Wymagania techniczne |
Zmierzona wartość |
Wynik |
| Średnica pojedynczego drutu (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Wykwalifikowany |
| Dyrygent |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Wykwalifikowany |
| średnica zewnętrzna (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Wykwalifikowany |
| Rezystancja (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Wykwalifikowany |
| Wytrzymałość dielektryczna (V) |
≥4000 |
9360 |
Wykwalifikowany |
| Konfiguracja |
0,07X32X5X5 |
0,07X32X5X |
Wykwalifikowany |
| Nakładanie się taśmy (%) |
≥50 |
50 |
Wykwalifikowany |
| Kierunek grupowania |
S/S/S |
S/S/S |
|
Aplikacje
Idealny do transformatorów wysokiej częstotliwości, sprzętu medycznego, zastosowań lotniczych, precyzyjnych czujników i produktów audio, gdzie integralność i elastyczność sygnału mają kluczowe znaczenie. Nadaje się również do modułów mocy w zasilaczach konsumenckich, samochodowych i przemysłowych wymagających doskonałego odprowadzania ciepła.

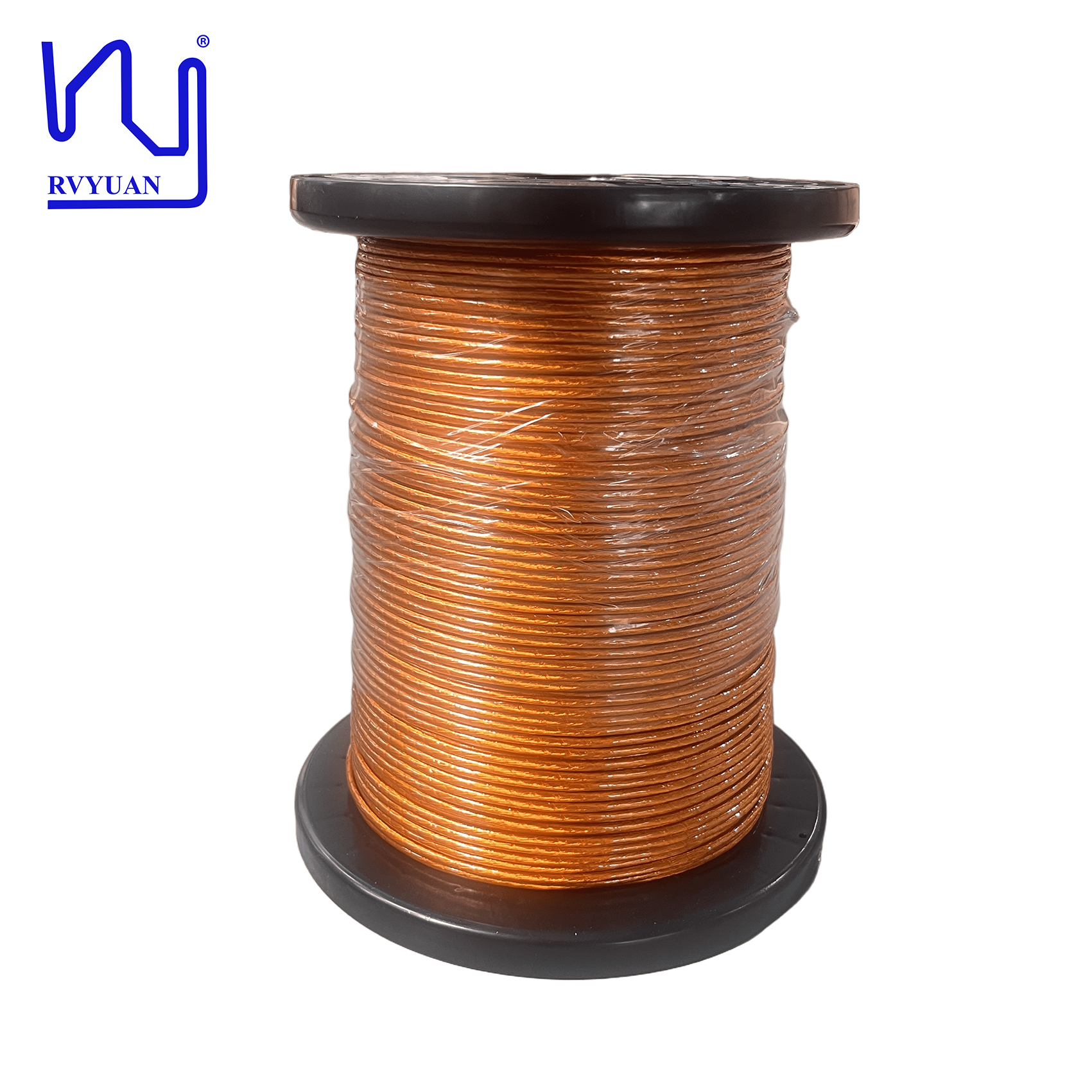

Obraz produktu
Często zadawane pytania
Czy mogę otrzymać próbki do badań przed złożeniem zamówienia zbiorczego?
Tak. Próbki są bezpłatne lub płatne, koszt wysyłki pokrywa klient.
Jaki jest czas realizacji dostawy?
Przykładowe zamówienia: 3-5 dni roboczych; zamówienia zbiorcze: realizowane w ciągu 15 dni roboczych od potwierdzenia zamówienia.
Jak wygląda proces zakupów?
Prześlij zapytanie z wymaganiami → Wykonanie próbki → Zatwierdzenie próbki → Oferta → Faktura Proforma (PI) → Potwierdzenie PI → Ustalenia dotyczące płatności → Produkcja → Wysyłka
Czy mogę personalizować produkty, dodając własne logo, rozmiar i kształt?
Tak, ale MOQ (minimalna ilość zamówienia) podlega negocjacjom.
Jakie są Twoje metody płatności?
T/T, D/P, Akredytywa, PayPal.
Z jakich usług kurierskich korzystacie?
FedEx, DHL, TNT, UPS, z rabatami do 80%.
Jaki masz sprzęt do testów?
Laserowy miernik średnicy, tester iskier wysokiego napięcia, tester wydłużenia, tester sprężyny powrotnej, tester napięcia wytrzymywanego, tester lutowności, tester rezystancji itp.
Dla jakich klientów lub rynków są odpowiednie Twoje produkty?
Nasze produkty idealnie nadają się do zastosowań wymagających rozwiązań wymagających wysokiej wydajności i oszczędności miejsca w środowiskach prądu przemiennego o wysokiej częstotliwości, w tym elektroniki mocy i zasilaczy, pokładowych ładowarek pojazdów elektrycznych, bezprzewodowych systemów ładowania, zielonej energii, komunikacji i IT, sprzętu medycznego, robotów przemysłowych, serwomotorów itp.
Do jakich krajów lub regionów eksportowałeś?
Główne rynki obejmują Europę i Stany Zjednoczone, a także Koreę Południową, Japonię, Indie i Azję Południowo-Wschodnią.
Jak zachować poufność informacji o klientach?
Na życzenie możemy podpisać umowę o zachowaniu poufności (NDA) i zobowiązać się do ścisłego przestrzegania jej warunków w całym procesie współpracy.
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące uzwojeń oraz uzyskać szczegółowe arkusze danych technicznych i specyfikacje niestandardowe.
