Niestandardowy drut Litz pokryty naturalnym jedwabiem
Niestandardowy drut litz pokryty naturalnym jedwabiem z 4000 żyłami emaliowanego drutu miedzianego o średnicy 0,03 mm, specjalnie zaprojektowany do zastosowań w transformatorach wysokiej częstotliwości.
Kluczowe funkcje
- 4000 żył drutu miedzianego emaliowanego poliuretanem o średnicy 0,03 mm klasy 155, umożliwiającego lutowanie i ultracienkiego skrętu oraz minimalizującego straty prądu przemiennego
- Żakiet z naturalnego jedwabiu, opracowany na zamówienie według specyfikacji klienta
- Doskonała penetracja lakieru i żywicy w porównaniu z syntetycznymi alternatywami
- Dostępna wersja prostokątna zapewniająca optymalne wykorzystanie przestrzeni w oknach rdzenia transformatora
- Idealny do uzwojeń pierwotnych i wtórnych transformatorów wysokiej częstotliwości w precyzyjnych układach zasilania
- Łagodzi efekty skórne i bliskości, zapewniając lepsze zarządzanie ciepłem i wyższą wydajność
- Elastyczna konstrukcja ułatwia nawijanie na rdzeniach o skomplikowanych lub ciasnych kształtach
Zalety wydajności
Nasz niestandardowy drut litz pokryty naturalnym jedwabiem został specjalnie zaprojektowany do zastosowań w transformatorach wysokiej częstotliwości, gdzie krytyczne znaczenie ma precyzja uzwojenia i optymalna impregnacja. 4000 ultracienkich żyłek emaliowanego drutu miedzianego klasy 155 o średnicy 0,03 mm znacznie zmniejsza efekty naskórkowe i zbliżeniowe – główne przyczyny strat energii w przewodnikach stałych przy wysokich częstotliwościach. Skutkuje to niższą rezystancją prądu przemiennego, zmniejszonym rozpraszaniem ciepła i lepszą dystrybucją prądu w uzwojeniu.
Zewnętrzna powłoka z naturalnego jedwabiu zapewnia wyjątkową penetrację lakierów i żywic impregnacyjnych, umożliwiając całkowite otulenie wiązki pasm. Zwiększa to wytrzymałość mechaniczną, przewodność cieplną i długoterminową niezawodność w wymagających środowiskach transformatorowych.
Dane techniczne
| Parametr |
Wymagania techniczne |
Pomiar próbki |
| Średnica pojedynczego drutu (mm) |
0,038-0,046 |
0,040 |
| Przewodnik (mm) |
0,03±0,003 |
0,031 |
| Średnica zewnętrzna (mm) |
≤3,43 |
3.13 |
| Rezystancja (Ω/km) |
≤7,43 |
6.616 |
| Wytrzymałość dielektryczna (kV) |
≥0,2 |
2.8 |
| Skok (mm) |
50±2 |
50 |
| Liczba pasm |
4000 |
4000 |
Aplikacje
Idealny do transformatorów wysokiej częstotliwości, sprzętu medycznego, zastosowań lotniczych, precyzyjnych czujników i produktów audio, gdzie integralność i elastyczność sygnału mają kluczowe znaczenie. Nadaje się również do modułów mocy w zasilaczach konsumenckich, samochodowych i przemysłowych wymagających doskonałego odprowadzania ciepła.

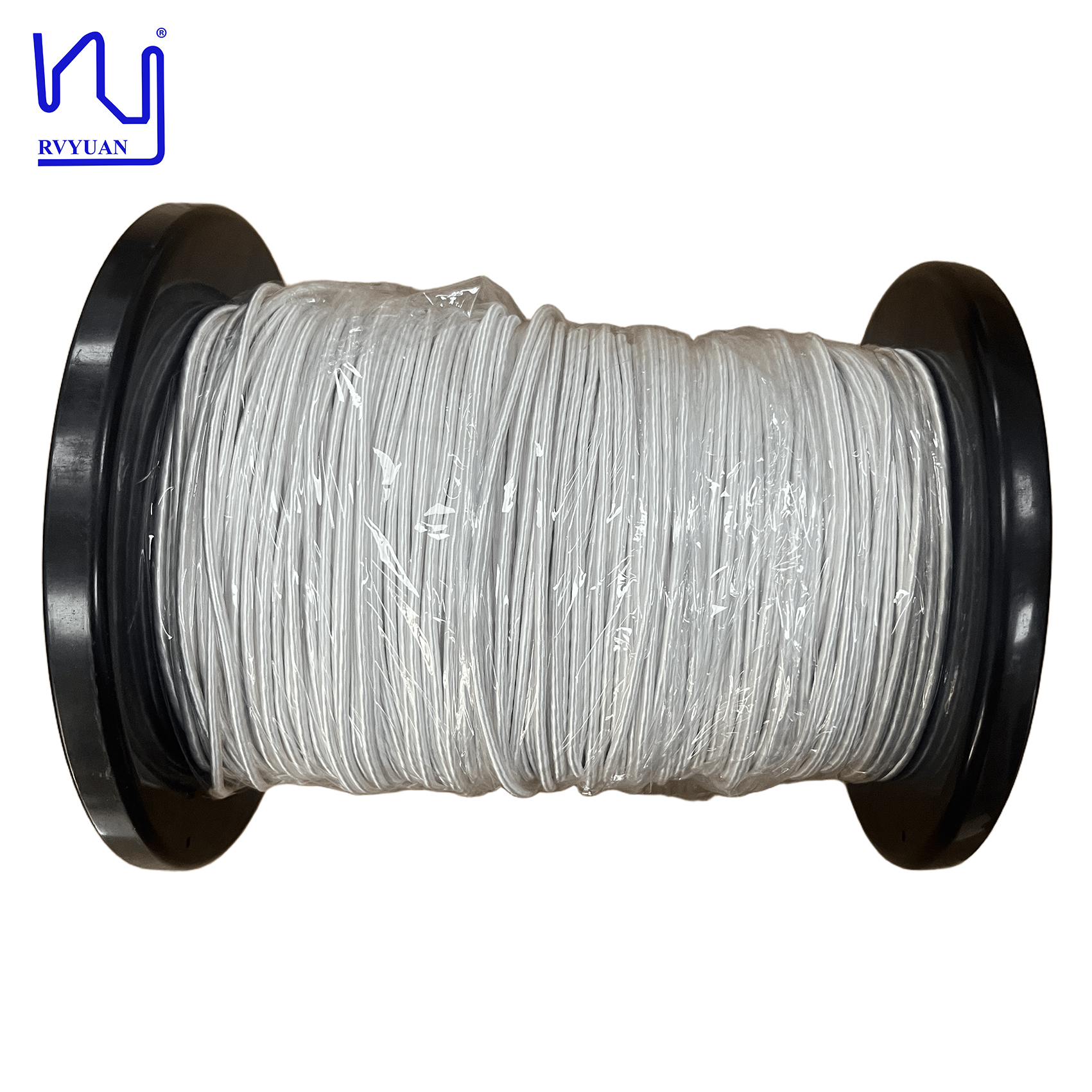

Obraz produktu
Często zadawane pytania
Czy mogę otrzymać próbki do badań przed złożeniem zamówienia zbiorczego?
Tak. Próbki są bezpłatne lub płatne, koszt wysyłki pokrywa klient.
Jaki jest czas realizacji dostawy?
Przykładowe zamówienia: 3-5 dni roboczych; zamówienia zbiorcze: realizowane w ciągu 15 dni roboczych od potwierdzenia zamówienia.
Jak wygląda proces zakupów?
Prześlij zapytanie z wymaganiami → Wykonanie próbki → Zatwierdzenie próbki → Oferta → Faktura Proforma (PI) → Potwierdzenie PI → Ustalenia dotyczące płatności → Produkcja → Wysyłka
Czy mogę personalizować produkty, dodając własne logo, rozmiar i kształt?
Tak, ale MOQ (minimalna ilość zamówienia) podlega negocjacjom.
Jakie są Twoje metody płatności?
T/T, D/P, Akredytywa, PayPal.
Z jakich usług kurierskich korzystacie?
FedEx, DHL, TNT, UPS, z rabatami do 80%.
Jaki masz sprzęt do testów?
Laserowy miernik średnicy, tester iskier wysokiego napięcia, tester wydłużenia, tester sprężyny powrotnej, tester napięcia wytrzymywanego, tester lutowności, tester rezystancji itp.
Dla jakich klientów lub rynków są odpowiednie Twoje produkty?
Nasze produkty idealnie nadają się do zastosowań wymagających rozwiązań wymagających wysokiej wydajności i oszczędności miejsca w środowiskach prądu przemiennego o wysokiej częstotliwości, w tym elektroniki mocy i zasilaczy, pokładowych ładowarek pojazdów elektrycznych, systemów ładowania bezprzewodowego, zielonej energii, komunikacji i IT, sprzętu medycznego, robotów przemysłowych, serwomotorów itp.
Do jakich krajów lub regionów eksportowałeś?
Główne rynki obejmują Europę i Stany Zjednoczone, a także Koreę Południową, Japonię, Indie i Azję Południowo-Wschodnią.
Jak zachować poufność informacji o klientach?
Na życzenie możemy podpisać umowę o zachowaniu poufności (NDA) i zobowiązać się do ścisłego przestrzegania jej warunków w całym procesie współpracy.
Wszystkie specyfikacje podlegają standardowym tolerancjom produkcyjnym. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące uzwojeń oraz uzyskać szczegółowe arkusze danych technicznych i specyfikacje niestandardowe.
