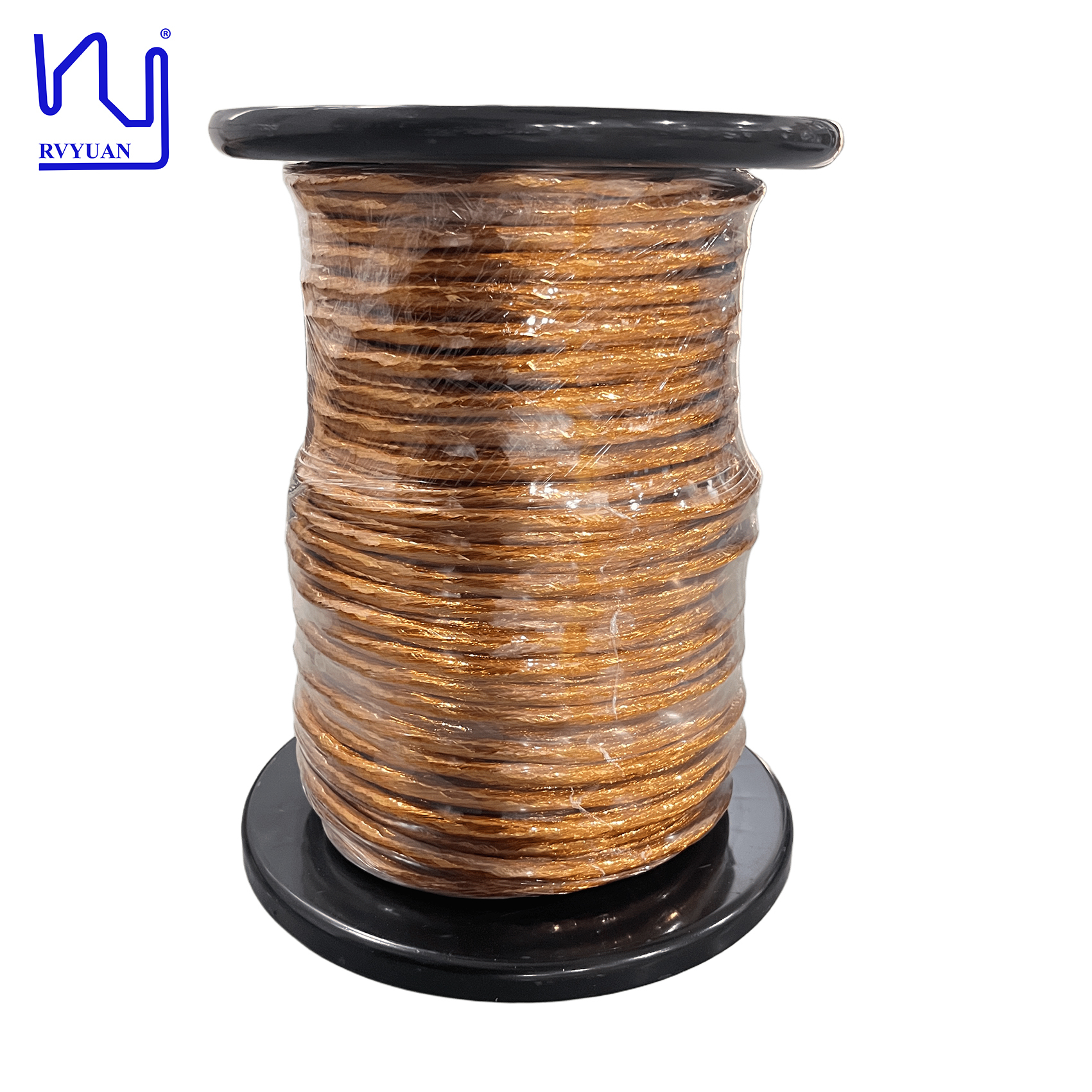

Włókno Litz 0,32 mm 250 nici Wysokiej temperatury wysokiej częstotliwości izolacja PI
Ta wysokiej wydajności miedziana drut litz posiada izolację poliamidową (PI) dla środowisk termicznych klasy 180,co sprawia, że jest idealny do zastosowań transformatorów wymagających wyjątkowej odporności na temperaturę i wysokiej częstotliwości.
Przegląd produktu
RVYUAN oferuje dwa podstawowe opcje izolacji foliowej:Poliesteramid (PET) dla środowisk klasy 130 i poliamid (PI/Kapton) dla warunków klasy 180, w których trwałe ocieplenie naraziłoby mniejsze materiałyZmienna częstotliwość nakładania taśmy do 55% zapewnia optymalną pokrycie izolacji,z precyzyjną produkcją utrzymującą stałe nakładanie się na setki metrów w celu wyeliminowania słabych punktów pod napięciem wysokim.
Właściwie wykonana izolacja jest odporna na napięcia awaryjne przekraczające 6000 V w standardowych konstrukcjach i może przekroczyć 10000 V w konfiguracjach wielowarstwowych.
Celowe zastosowania
Transformatory wysokiej częstotliwości
W przypadku transformatorów SMPS i inwerterów mocy działających przy dziesiątkach lub setkach kilohertzów klasy Kapton 180 jest stosowana klasyfikacja izolacji,który znacząco przedłuża żywotność poprzez zmniejszenie temperatury w punkcie gorącym i zapobieganie nieplanowanym wyłączeniom.
Infrastruktura ładowania pojazdów elektrycznych
Ładowarki pokładowe (OBC) i szybkie ładowarki prądu stałego (DCFC) wykorzystują profiłowany taśmowy drut litzowy w celu osiągnięcia wysokiej gęstości prądu w ograniczonych rozmiarach obudowach.Wyższa wytrzymałość dielektryczna jest szczególnie istotna dla nowo powstających 800V architektury akumulatorów w pojazdach elektrycznych.
Dostosowanie i łańcuch dostaw
RVYUAN obsługuje elastyczne ilości produkcji od 10 kg do 50 kg, w zależności od średnicy nici i geometrii końcowej.Nasz pionowo zintegrowany proces produkcyjny w Tianjin umożliwia szybkie iteracje projektu i eliminuje koordynację między wieloma dostawcami, umożliwiając szybkie wdrożenie zmian w specyfikacji, takich jak cieńsze warstwy taśmy lub ściślejsze rozmiary skrętu.
Specyfikacje techniczne
Nazwa:Drut Litz tapowany (155/klasa)
Specyfikacja:0.32X 250
Model:2UEW-F-PI
Nazwa taśmy:PI
Specyfikacja taśmy:0.025x20
| Pozycja |
Wymóg techniczny |
Próbka 1 |
| Średnica pojedynczego drutu (mm) |
0.340-0.357 |
0.344-0.352 |
| Kierowca |
0.32±0.005 |
0.315-0.320 |
| Przedawkowanie (mm) |
≤ 6.00 |
5.10-5.57 |
| Odporność (Ω/m) |
≤ 0.001428 |
0.001340 |
| Siła dielektryczna (V) |
≥ 6000 |
13700 |
| Odległość (mm) |
130±20 |
130 |
| Liczba włókien |
156 |
(31X4) + 32 |
| Poziom pokrycia taśmy (%) |
≥ 50 |
54 |
| Wkręcanie |
Żadnego pękania. |
Dobrze. |
Częste pytania
Czy mogę dostosować produkty z własnym logo, rozmiarem i kształtem?
Tak, ale minimalna ilość zamówienia jest przedmiotem negocjacji.
Jakie są wasze metody płatności?
T/T, D/P, L/C, PayPal.
Jaką usługę kurierską korzystacie?
FedEx, DHL, TNT, UPS, z zniżkami do 80%.
W czym różnią się Państwa produkty od konkurencji?
Oferujemy pełną gamę wysokiej częstotliwości magnetycznych produktów drutu, w tym drutu litzowego, prostokątnego emailizowanego drutu miedzianego, okrągłego emailizowanego drutu miedzianego, drutu trójkrotnie izolowanego itp.aby spełniać różne wymaganiaWspieramy dostosowanie małych partii, zapewniając jakość i dostawę nawet podczas fazy badań i rozwoju lub uruchamiania.
Czy pobieracie opłatę za pleśń?
Opłata za formowanie ma zastosowanie do specjalnych produktów spersonalizowanych, a kwota zależy od specyfikacji.
Czy macie minimalną ilość zamówienia (MOQ)?
Tak, MOQ określa się na podstawie specyfikacji i rodzaju drutu.
Jaki masz sprzęt do badań?
Miernik średnicy lasera, tester iskry wysokiego napięcia, tester rozciągania, tester sprężynowy, tester napięcia, tester spawalności, tester oporu itp.
