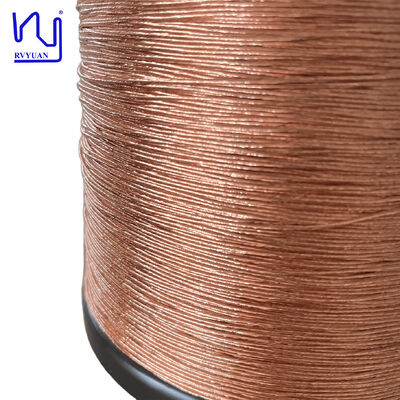

Włókno Litz z miedzi z emaliatowaniem o temperaturze 180 °C 0,1 mm Włókno Litz do zastosowań o wysokiej częstotliwości
Przewód Litz to wyspecjalizowany rodzaj kablu wieloprzęgowego zaprojektowanego w celu złagodzenia efektu skóry i efektu bliskości w zastosowaniach o wysokiej częstotliwości.,Drut miedziany poliuretanowo emaliowany, bez żadnej zewnętrznej powłoki (takiej jak filmy z nylonu lub poliamidów), jest rozwiązaniem o wysokiej wydajności, dostosowanym do kompaktowych i wydajnych konstrukcji elektromagnetycznych.
Charakterystyka technicznaKażda z 60 nici jest izolowana przez cienką warstwę poliuretanowej emalii, która zapewnia równomierne rozłożenie prądu na wszystkie nici.znacząco zmniejsza opór prądu przemiennego przy wysokich częstotliwościach w porównaniu z przewodnikiem stałym o tej samej powierzchni przekroju poprzecznegoBrak okładki zewnętrznej (służącej jako "goły" drut Litz) zapewnia wyraźną zaletę: minimalizuje ogólną średnicę zewnętrzną (OD) i maksymalizuje współczynnik wypełniania miedzi.To czyni go idealnym wyborem dla środowisk o ograniczonej przestrzeni, gdzie każdy milimetr się liczy..
Główne zastosowaniaTen specjalny przewód jest głównie stosowany w elektronikach mocy o wysokiej częstotliwości, takich jak:
- Wyroby z tworzyw sztucznych:Jest on szeroko stosowany w przełączaniu źródeł zasilania i konwerterów DC-DC w celu zmniejszenia strat prądu wirusowego w uzwojeniach.
- Bezprzewodowy transfer mocy:Ze względu na swoją elastyczność i niską odporność prądu przemiennego jest bardzo skuteczny dla cewki stosowanych w bezprzewodowych podkładach ładowania i odbiornikach.
- Ogrzewanie indukcyjne:Jest odpowiedni do precyzyjnych elementów podgrzewania indukcyjnego, w których występują prądy zmienne o wysokiej częstotliwości.
- Elektronika miniaturyzowana:Ponieważ nie ma obszernej okładki zewnętrznej, jest idealny do kompaktowych zastosowań o wysokiej gęstości, w których przewód musi być ściśle zapakowany w małe bobiny lub zintegrowany z niskoprofilowymi projektami PCB.
| Pozycja |
Technika
wymóg |
Próbka 1 |
Próbka 2 |
| Jednorazowy przewód średnica mm |
0.115-0.140 |
0.120 |
0.122 |
| Średnica przewodnika |
0.10±0.003 |
0.098 |
0.010 |
| Przesady |
≤ 1.20 |
1.05 |
1.05 |
| Oporność Ω/m ((20°C) |
≤ 0.03968 |
0.03625 |
0.03632 |
| Siła dielektryczna v |
≥ 2000 |
4300 |
4400 |
| Gniazdo |
Maksymalnie 20/6 m |
0 |
1 |
| Zdolność lutowania |
Temperatura: 390±5°C
7s powierzchnia gładka, bez otworów, bez pozostałości |
√ |
√ |
Częste pytania
1W jaki sposób różnią się Państwa produkty od konkurencji?
Oferujemy pełną gamę wysokiej częstotliwości magnetycznych produktów drutu, w tym drutu litzowego, prostokątnego emailizowanego drutu miedzianego, okrągłego emailizowanego drutu miedzianego, drutu trójkrotnie izolowanego itp.aby spełniać różne wymaganiaWspieramy dostosowanie małych partii, zapewniając jakość i dostawę nawet podczas fazy badań i rozwoju lub uruchamiania.
2Czy pobieracie opłatę za formowanie?
Opłata za formowanie ma zastosowanie do specjalnych produktów spersonalizowanych, a kwota zależy od specyfikacji.
3Czy macie minimalną ilość zamówienia (MOQ)?
Tak, MOQ określa się na podstawie specyfikacji i rodzaju drutu.
4Jaki masz sprzęt do badań?
Miernik średnicy lasera, tester iskry wysokiego napięcia, tester rozciągania, tester sprężynowy, tester napięcia, tester spawalności, tester oporu itp.
5Jakie są konkretne kategorie produktów?
Drut Litz, prostokątny emaliowany drut miedziany, magnetyczny drut, samodzielnie wiążący się drut, TIW (drut trójkrotnie izolowany), drut OCC, drut srebrny, pokryty srebrem.
6Do jakich klientów lub rynków nadają się Państwa produkty?
Nasze produkty są idealne do zastosowań wymagających wysokiej wydajności i oszczędnych rozwiązań w środowiskach o wysokiej częstotliwości AC, w tym elektroniki zasilania i zasilania, ładowarek EV,bezprzewodowe systemy ładowania, zielona energia, komunikacja i informatyka, sprzęt medyczny, roboty przemysłowe, serwomotory itp.
7Do jakich krajów lub regionów eksportujecie?
Główne rynki obejmują Europę i Stany Zjednoczone, a także Koreę Południową, Japonię, Indie i Azję Południowo-Wschodnią.
8Czy produkty są opłacalne?
Oferujemy pełen zakres produktów o wysokiej jakości, krótkich terminach realizacji oraz wsparcie dla dostosowania i mieszanych partii, spełniając Twoje potrzeby zakupowe.
9Jak zachować poufność informacji o klientach?
Na żądanie możemy podpisać umowę o zachowaniu poufności i zobowiązać się do ścisłego przestrzegania jej warunków przez cały proces współpracy.

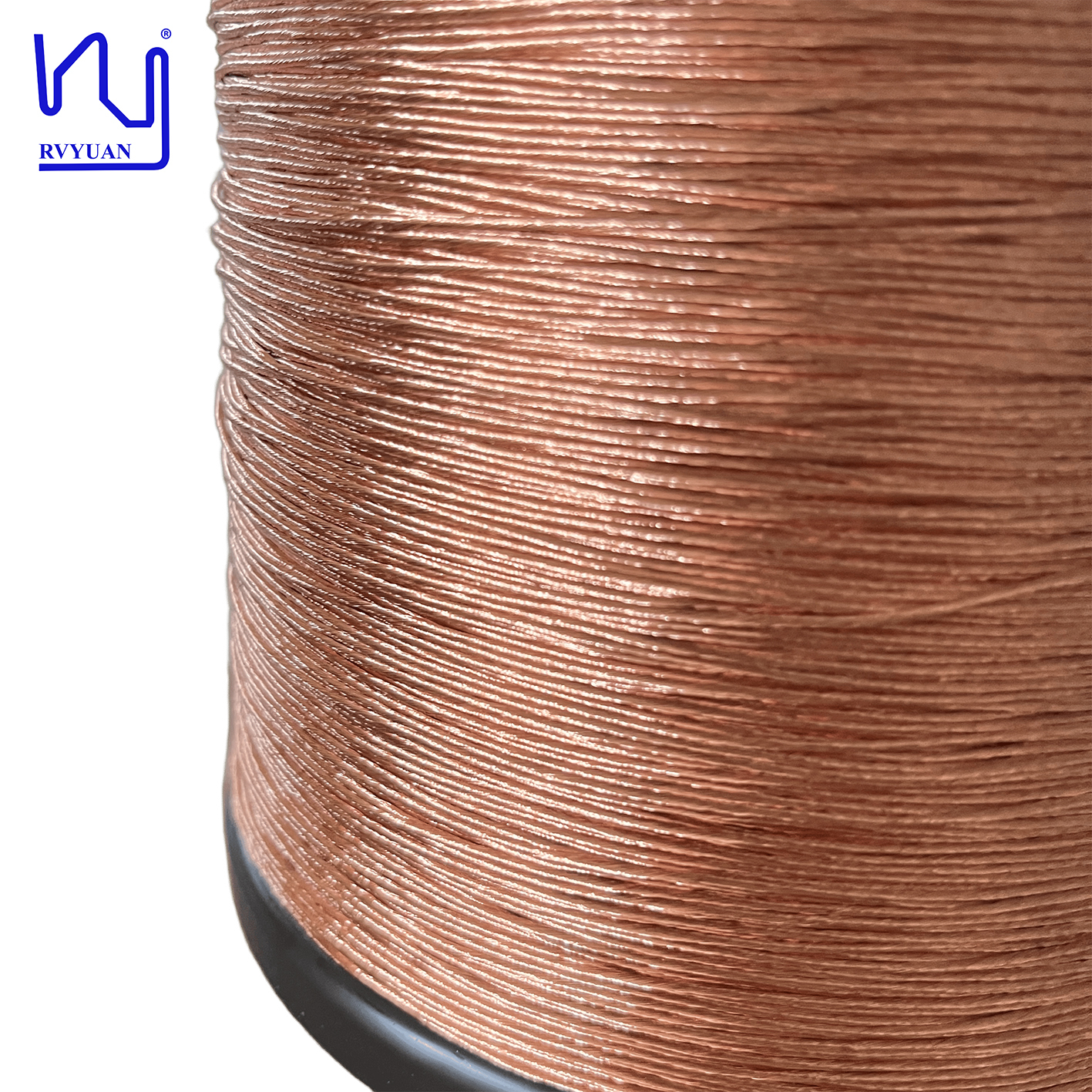

Obraz produktu
