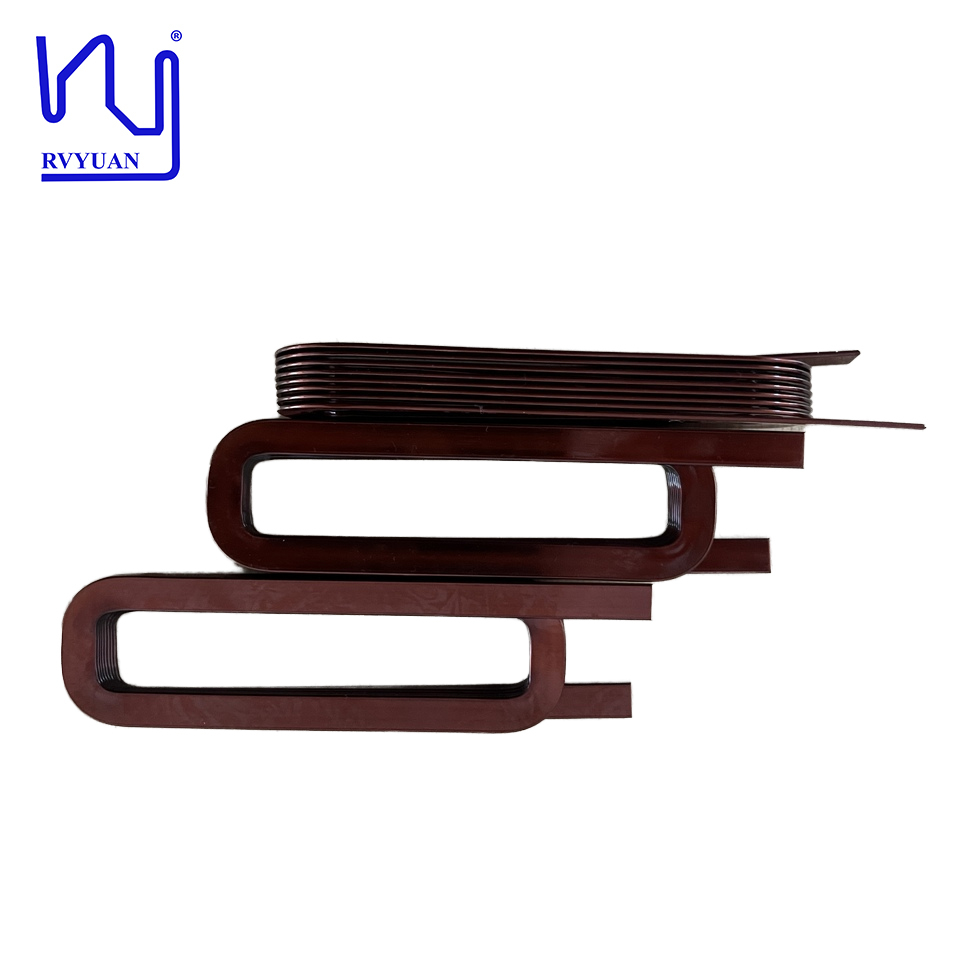

Super cienki prostokątny drut magnetyczny, płaski drut miedziany 0,04 - 1,8 mm do motoryzacji

Parametry

Klasa 130

Klasa 155

Klasa 180

Klasa 200

Klasa 220

Klasa 240

Standardy

IEC60317-16 GB/T7095.7

60317-16 GB/T7095.3

60317-28 GB/T7095.4

MW 36 60317-29 BS6811 GB/T7095.6

MW 18 60317-18 GB/T7095.2

MW 20 60317-47 GB/T7095.5

Klasa termiczna

130°C

155°C

180°C

200°C

120°C

240°C

Szminkowa powłoka

Poliester

Modyfikowany poliester

Poliester-imid

Poliester-imid

Pozostałe materiały włókiennicze

Polyimid

Szminkowy płaszcz górny

Poliester-imid

Zakres grubości izolacji

IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm

Wydajność

Doskonała właściwość gięcia 2. Wysoka elastyczność emalii 3.Dobra odporność na ścieranie 4. Wysoka właściwość mechaniczna

1.Wspaniałe właściwości gięcia 2.Wysoka elastyczność emalii 3.Dobra odporność na ścieranie 4.Wysoka właściwość mechaniczna 5.Wysoka właściwość termiczna5.

1Wysoka odporność cieplna 2.Przystosowany do uzwojen, które są narażone na stałe wysokie temperatury i obciążenia mechaniczne 3.Dobra odporność chemiczna

1.Dobra odporność termiczna 2.Przystosowany do uzwojen, które są narażone na stałą wysoką temperaturę i obciążenia mechaniczne 3.Dobra odporność chemiczna 4.Dobra odporność na czynniki chłodnicze i freon

1Doskonała właściwość gięcia 2. Wysoka elastyczność emalii 3.Dobra odporność na ścieranie 4. Wysoka właściwość mechaniczna

1Doskonała odporność termiczna, nadająca się do każdego sprzętu elektrycznego

2.Wybitne właściwości mechaniczne i chemiczne 3.Dobra odporność na promieniowanie.

Zastosowanie

2.Urządzenia elektryczne

1.Suche i zanurzone w oleju 2.Urządzenia elektryczne

1.Winkle silnika prądu stałego i bieżącego o wysokim i niskim napięciu 2.Spoja magnetyczna 3.Suszyny i zanurzony w oleju transformator

1.Zwijania silników wysokonapięciowych i niskonapięciowych prądu stałego i bieżącego 2.Zwijanie magnesowe 3.Transformator suchy i zanurzony w oleju 4.Zwijanie samochodowe 5.Zwijanie pociągu coi1.

Przetwornik suchy i zanurzony w oleju 2.Urządzenia elektryczne

1.Winkle o temperaturze roboczej do 220°C 2.Motor i generator do zastosowań lotniczych i morskich 3.Przemysł jądrowy 4.Winkle wymagające wysokiej niezawodności

Wstrząs cieplny

155°C

175°C

200°C

220°C

155°C

300°C
